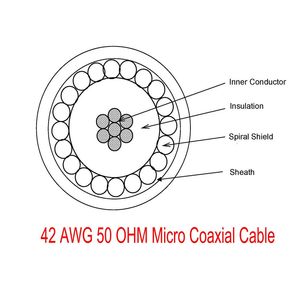

42 AWG Micro Coaxial Cable | 0.48mm OD Industry Standard Coax

42 AWG Mikro-Coaxialkabel

42 AWG Mikrokoaxialkabel – 0,48 mm OD, 50 Ω ±2 Ω, ePTFE-Dielektrikum (≤95 pF/m). Branchenstandard für Ultraschallsonden (128–256 Kanäle) und NDT PAUT. Fest oder 7-strängig auf Lager, Versand innerhalb einer Woche. 19-strängige, phasenabgestimmte Bündel verfügbar.

Ultra-Dünner Durchmesser × Ultra-Hohe Kern-Dichte

ePTFE Niedrigverlust Dielektrik-Technologie

Doppelschichtabschirmung — Kanalisolierung >40 dB

Hochflexibel — 1M Biege- / 5M Torsionszyklen

ISO 9001 Zertifiziert · Schnelle Bearbeitung · Vollständige Anpassung

Phasenanpassung ±1% — 100% TDR Verifiziert

Jetzt anfragen Anwendungen ansehen

Mikrokoaxialkabel

Mikro-Coaxialkabel nach AWG

Produkte

42 AWGMikro-Coaxialkabelist das Arbeitstier der Mikro-Coaxialindustrie. Mit 0,48 mm OD und ePTFE-Dielektrikum bietet es das optimale Gleichgewicht zwischen Signalqualität, Bündeldichte, mechanischer Haltbarkeit und Kosten, das es zur Standardwahl für 128–256 Kanal Ultraschallsondenkabel, NDT-Phased-Array-Bündel und medizinische Endoskop-Signalkabel gemacht hat.

Wir führen 42 AWG Mikro-Coaxialkabel sowohl in soliden als auch in 7-strängigen Konfigurationen mit ePTFE-Dielektrikum, bereit für den sofortigen Versand. 19-strängige Hochflex- und phasenabgestimmte Bündel werden mit einer Vorlaufzeit von 3–5 Wochen produziert.

Technische Spezifikationen

Parameter	Wert
AWG	42
Leiterdurchmesser	0,064 mm ± 0,002 mm
Leitermaterial	Silberbeschichtete Kupferlegierung (CuAg)
Konstruktionsoptionen	Solid / 7-strängig / 19-strängig Seil-Lay
Dielektrikum	ePTFE (Dk ≈ 1,45)
Dielektrische OD	0,22 mm ± 0,005 mm
Kabel-OD	0,48 mm ± 0,02 mm
Impedanz	50 Ω ± 2 Ω
Kapazität	≤ 95 pF/m
DC-Widerstand (Leiter)	≤ 2.195 Ω/km
VoP	≥ 78%
Abschirmung	Folie 100% + Ag-beschichtete Cu-Umflechtung ≥ 85%
Nebensprechen-Isolierung	> 40 dB bei 10 MHz (im Bündel)
Einfügedämpfung bei 5 MHz	≤ 0,5 dB/m
Einfügedämpfung bei 10 MHz	≤ 0,8 dB/m
Einfügedämpfung bei 20 MHz	≤ 1,2 dB/m
Flexlebensdauer — solid	> 50.000 Zyklen bei 20 mm Radius
Flexlebensdauer — 7-strängig	> 500.000 Zyklen bei 30 mm Radius
Flexlebensdauer — 19-strängig	> 1.000.000 Zyklen bei 25 mm Radius
Temperatur	−40°C bis +200°C (PFA-Mantel)
Biokompatibilität	ISO 10993-5/10 (PFA-Option)

Warum 42 AWG der Branchenstandard ist

42 AWG nimmt den Sweet Spot im Mikro-Coaxial-Designbereich ein:

Bündeldichte: 128 Kanäle bei 7,2 mm OD, 256 Kanäle bei 9,6 mm — kompakt genug für ergonomische Sondenhalter.

Signalqualität: ≤ 95 pF/m Kapazität und ≤ 0,8 dB/m Verlust bei 10 MHz — ausreichend für alle klinischen Ultraschallfrequenzen (1–20 MHz) bei Kabellängen von bis zu 3 m.

Mechanische Haltbarkeit: 7-strängige Konstruktion erreicht über 500.000 Flexzyklen — 5–7 Jahre klinische Sondenverwendung. Robust genug für im Feld terminierte NDT-Steckverbinder.

Kosten: Basispreise im Mikro-Coaxialbereich. 44 AWG kostet 40–60 % mehr; 46 AWG kostet 120–180 % mehr.

Verfügbarkeit: Wir führen 42 AWG sowohl in soliden als auch in 7-strängigen, ePTFE-Dielektrikum. Großrollen werden innerhalb von 1 Woche versandt. Kein anderes AWG bietet die gleiche Kombination aus Verfügbarkeit und Leistung.

Diese Faktoren erklären, warum etwa 70 % aller weltweit für Ultraschall und NDT verbrauchten Mikro-CoaxialkabelAnwendungen42 AWG sind.

Verfügbare Konfigurationen

Konfiguration	Leiter	Status	Mindestbestellmenge	Lieferzeit
42 AWG solid, ePTFE, 50 Ω	Solid	Auf Lager	500 m	< 1 Woche
42 AWG 7-adrig, ePTFE, 50 Ω	7-adrig	Auf Lager	500 m	< 1 Woche
42 AWG 19-adrig, ePTFE, 50 Ω	19-adrig	MTO	1.000 m	3–4 Wochen
Phasenabgestimmtes Bündel 128 ch	7-adrig	MTO	5 Stück	3–5 Wochen
Phasenabgestimmtes Bündel 256 ch	7-adrig	MTO	5 Stück	3–5 Wochen
PAUT NDT Bündel 32/64 ch	7-adrig	MTO	5 Stück	2–4 Wochen
Farbkodiert (12 Farben)	7-adrig	MTO	500 m	2–3 Wochen

Anwendung

Medizinische Ultraschallsondenkabel: 128–256 Kanal Phased-Array-Assemblies. Phasenabgestimmt ±1 %. Die größte Anwendung für 42 AWG weltweit.

NDT Phased Array (PAUT): 32–128 Elemente Bündel für Schweißinspektion, Korrosionskartierung. LEMO EPL-Steckverbinder. ASME/ASTM-Dokumentation.

Medizinische Endoskopie: 6–32 Kernbündel für HD/4K Chip-on-Tip-Video innerhalb von Endoskop-Einführungsschläuchen.

NDT Kontaktsonden: Einzelnelementsonden, die 42 AWG verwenden, wenn eine feinere Pitch als 36 AWG benötigt wird.

MRI / CT Bildgebung: Nicht-magnetische Baugruppen (MRI) und hochflexible Gitterkabel (CT).

Forschung und Instrumentierung: Individuelle Sensorsystemkabel, Prototypen, UniversitätslaborAnwendungen.

42 AWG vs. benachbarte Durchmesser

Parameter	40 AWG (0,57 mm)	42 AWG (0,48 mm)	44 AWG (0,38 mm)
Bündel-OD (128 ch)	8,5 mm	7,2 mm	5,8 mm
Bündel-OD (256 ch)	11,4 mm	9,6 mm	7,8 mm
Kapazität	≤ 90 pF/m	≤ 95 pF/m	≤ 110 pF/m
DC-Widerstand	1.390 Ω/km	2.195 Ω/km	3.490 Ω/km
Verlust bei 10 MHz	0.6 dB/m	0,8 dB/m	1,0 dB/m
Kosten	−10% vs 42	Basislinie	+40–60%
Verfügbarkeit	Lagerbestand	Lagerbestand	Lagerbestand
Sweet Spot	NDT (Haltbarkeit)	Ultraschall/NDT	Hochdichte 3D

Häufig gestellte Fragen

Ist 42 AWG ab Lager verfügbar?

Ja. Solide und 7-strängige Konfigurationen mit ePTFE-Dielektrikum sind in 500 m und 1.000 m Rollen vorrätig. Versand innerhalb von 1 Woche nach Auftragsbestätigung.

Was ist die maximale Frequenz für 42 AWG?

Als einzelne Elemente: nutzbar bis 6+ GHz. In gebündelter Konfiguration bei 2 m Länge: > 3 GHz mit akzeptablem Augendiagramm. Für medizinischen Ultraschall (1–20 MHz) und NDT (0,5–15 MHz) ist die Frequenz niemals der begrenzende Faktor.

7-strängig oder 19-strängig – was soll ich wählen?

7-strängig für Standard-Kliniksonden (500K Zyklen, 5–7 Jahre Lebensdauer). 19-strängig für Premium-Sonden, hochfrequentierte Einrichtungen oder robotische Instrumente, die > 1M Flexzyklen erfordern. Kostenunterschied: 19-strängig ist 30–40 % teurer pro Meter.

Kann 42 AWG im Feld terminiert werden?

Marginal. Bei 0,064 mm Leiterdurchmesser erfordert die Feldterminierung 20× Vergrößerung und Mikrolötfähigkeiten. Wir empfehlen die Werksbeendigung für Zuverlässigkeit. Für im Feld wartbare NDT-Kabel ziehen Sie 36 AWG in Betracht.

Benötigen Sie 42 AWG Mikro-Coaxialkabel — Großrolle oder terminierte Baugruppen? Lager verfügbar für sofortigen Versand.

Jetzt ein Angebot anfordern

Verwandte Begriffe: 42 AWG Mikro-Coaxialkabel, 42AWG Coax, 42 Gauge Mikro-Coaxial, 0,48 mm Mikro-Coaxialkabel, Ultraschall 42 AWG Kabel, 42 AWG Coax-Hersteller, Mikro-Coaxialkabel 50 Ohm, feines Draht-Coaxialkabel 42 AWG

Anwendungen

Ultraschallsonde & Wandler

Moderne 3D-Ultraschallsonden enthalten 128–512 piezoelektrische Elemente, die präzise abgestimmte elektrische Weglängen für eine genaue Strahlformung erfordern. Mehrkern-Mikrokoaxialkabel bieten eine kanalweise Abschirmung mit phasenabgestimmter Konstruktion und dienen als zentrale Verbindung für GE-, Philips-, Siemens- und Mindray-Plattformen.

Medizinische Endoskopkamera

Endoskop-Einführungsschläuche mit einem Durchmesser von 2–4 mm müssen HD/4K-Video übertragen, während sie mehr als 1 Million Flexzyklen standhalten. Mit 42–46 AWG litzeartigen Leitern erreicht der Außendurchmesser bis zu 1,2 mm und unterstützt HD-SDI- und 4K LVDS Signale, während die ISO 10993 Biokompatibilitätsanforderungen erfüllt werden.

Roboterchirurgie-Kabel

Roboterchirurgiearme müssen Bildsignale, elektrochirurgische RF-Leistung, Motorantriebsströme und faseroptische Beleuchtung durch ±270° drehbare Gelenke übertragen — alles innerhalb einer einzigen hybriden Baugruppe. Mikrokoaxiale Elemente dienen als das Signal-Kern, qualifiziert für 5 Millionen torsionale Flexzyklen.

NDT-Ultraschallprüfung (PAUT / TOFD)

Schweißinspektion und Korrosionskartierung in der petrochemischen, nuklearen und Luft- und Raumfahrtindustrie verwenden PAUT und TOFD — und erfordern 16–256 Kern, phasenabgestimmte ±1%, 50 Ω Mikrokoaxialbündel mit industriellen PUR/FEP/PTFE-Ummantelungen, die den ASME V- und EN 583-2-Standards entsprechen.

MRT-kompatible Gerätekabel

Der MRT-Bereich präsentiert drei elektromagnetische Umgebungen, die erfordern, dass alle Metalle die ASTM F2503 ferromagnetische Bewertung bestehen. Nicht-magnetische, silberbeschichtete Kupferlegierungsleiter erfüllen die 1,5T/3T MRT-Sicherheitsanforderungen für MRT-geführte Eingriffe, Spulenverbindungen und CT-Detektorarray-Verbindungen.

Halbleiter / Industrierobotik / Luft- und Raumfahrt

Die AOI-Inspektion von Halbleiterwafern, das Routing von Industrierobotergelenken und Luft- und Raumfahrtsensorarrays erfordern alle hochdichte, feindrähtige Kabel mit strenger Impedanzkontrolle und Signalintegrität — Bereiche, in denen Mikrokoaxialkabel unvergleichliche Leistung bei Hochfrequenzübertragungen, Kanalisolierung und kompakter Bauweise liefern.
