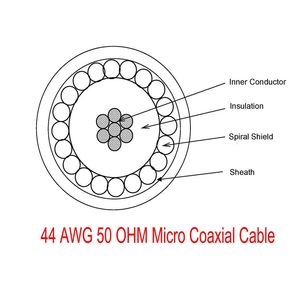

44 AWG Mikrokoaxialkabel
Das 44 AWG Mikrokoaxialkabel überbrückt die Lücke zwischen dem Industriestandard 42 AWG (0,48 mm) und dem Kathetergrad 46 AWG (0,30 mm). Mit einem Außendurchmesser von 0,38 mm bietet 44 AWG einen etwa 20 % kleineren Bündeldurchmesser als 42 AWG bei gleicher Kanalanzahl – der Unterschied, der 256-Kanal-Bündel in ergonomischen Sondengriffen und 512-Kanal-Matrixanordnungen in klinisch akzeptablen Formfaktoren ermöglicht.
44 AWG ist die Standardwahl für 3D/4D volumetrische Ultraschallsonden, hochdichte TEE-Transducer, kompakte Bronchoskopkabel und jede Anwendung, bei der der Außendurchmesser von 42 AWG das verfügbare Platzangebot überschreitet, aber der Kostenaufschlag von 46 AWG nicht gerechtfertigt ist.
Wir führen 44 AWG in soliden und 7-strängigen Konfigurationen. Phasenabgestimmte Bündel werden mit einer Vorlaufzeit von 3–5 Wochen produziert.
Technische Spezifikationen
| Parameter | Wert |
| AWG | 44 |
| Leiterdurchmesser | 0,051 mm ± 0,002 mm |
| Leitermaterial | Silberbeschichtetes CuAg |
| Konstruktionsoptionen | Solid / 7-strängig / 19-strängig Seil-Lay |
| Dielektrikum | ePTFE (Dk ≈ 1,45) |
| Kabel-OD | 0,28 mm ± 0,02 mm |
| Impedanz | 50 Ω ± 2 Ω |
| Kapazität | ≤ 110 pF/m |
| DC-Widerstand | ≤ 3.490 Ω/km |
| VoP | ≥ 78% |
| Abschirmung | Folie 100 % + Ag-Geflecht ≥ 82 % |
| Verlust bei 10 MHz | ≤ 1,0 dB/m |
| Dämpfung bei 20 MHz | ≤ 1,5 dB/m |
| Flexlebensdauer — 7-strängig | > 500.000 Zyklen bei 25 mm Radius |
| Flexlebensdauer — 19-strängig | > 1.000.000 Zyklen bei 20 mm Radius |
| Temperatur | −40 °C bis +200 °C (PFA) |
Bündel OD Vorteil – 44 AWG vs. 42 AWG
| Kanalanzahl | 42 AWG Bündel-OD | 44 AWG Bündel-OD | OD-Einsparungen | Praktische Auswirkungen |
| 64 | 5,4 mm | 4,3 mm | 0.2 | Ermöglicht das Einführen eines kleineren Endoskops |
| 128 | 7,2 mm | 5,8 mm | 0.19 | Kompakter tragbarer Sondenhandgriff |
| 192 | 8,5 mm | 6,9 mm | 0.19 | Ergonomische konvexe Sonde |
| 256 | 9,6 mm | 7,8 mm | 0.19 | 3D-Herzsonde — passt auf Standardgriff |
| 512 | 13,7 mm | 11,2 mm | 0.18 | Matrixanordnung — praktische Handheld-Form |
Bei 256 Kanälen ist der Unterschied zwischen 9,6 mm (42 AWG) und 7,8 mm (44 AWG) der Unterschied zwischen einem sperrigen Sondengriff und einem standardmäßigen ergonomischen Design. Bei 512 Kanälen ist 44 AWG im Wesentlichen obligatorisch – 13,7 mm bei 42 AWG sind für eine Handsonde zu groß.
Kosten- und Leistungsabgleich – 44 AWG Position
| Faktor | 42 AWG | 44 AWG | 46 AWG |
| Kosten pro Meter | Basislinie | +40–60% | +120–180% |
| Bündel-OD (256 ch) | 9,6 mm | 7,8 mm | 6,2 mm |
| Kapazität | 95 pF/m | 110 pF/m | 125 pF/m |
| DC-Widerstand | 2.195 Ω/km | 3.490 Ω/km | 5.580 Ω/km |
| Verlust bei 10 MHz | 0,8 dB/m | 1,0 dB/m | 1,2 dB/m |
| Verfügbarkeit | Lagerbestand | Lagerbestand | MTO 4–6 Wochen |
| Ertrag | > 99% | > 98% | 92–96% |
| Am besten geeignet für | Standardsonden | 3D/4D Hochdichte | Katheter (IVUS/ICE) |
44 AWG ist die kluge Wahl, wenn der Außendurchmesser von 42 AWG zu groß ist, aber der Kostenaufschlag von 46 AWG nicht gerechtfertigt ist. Der Kostenanstieg von 40–60 % im Vergleich zu 42 AWG bringt eine Reduzierung des Bündelaußendurchmessers um 20 % mit minimalen Auswirkungen auf die Signalqualität.
Anwendung
3D/4D volumetrische Ultraschallsonden: 256–512 Kanal-Matrixarraysonden für die Echtzeit-volumetrische Herz- und OB-Bildgebung. Phasenabgestimmt ±0,5 %.
Hochdichte TEE-Sonden: 64–128 Kanal transösophageale Sonden, bei denen ein miniaturisiertes Formfaktor entscheidend ist. Das Bündel muss in den schluckbaren Sondenstiel passen.
Kompakte/tragbare Ultraschallgeräte: Handgeräte und tablet-verbundene Geräte, bei denen das Gewicht und das Volumen des Sondenkabels minimiert werden müssen.
Bronchoskopkamera-Kabel: 4–16 Kernbündel in 3,5–6,2 mm Einführungsrohren. 44 AWG erreicht 1,4–2,4 mm Bündelaußendurchmesser.
Hochfrequenz-Linearsonden: 8–18 MHz MSK/gefäßsonden, bei denen eine niedrigere Kapazität pro Längeneinheit (verglichen mit 42 AWG bei gleichem Bündelaußendurchmesser) einen marginalen SNR-Vorteil bei höheren Frequenzen bietet.
ICE-Katheter: 64-Kanal-Bündel mit 4,3 mm Außendurchmesser – Grenzwert für 10 Fr ICE-Katheter. Für eine engere Passform wird 46 AWG empfohlen.
Häufig gestellte Fragen
Wann sollte ich 44 AWG gegenüber 42 AWG wählen?
Wenn der Bündelaußendurchmesser minimiert werden muss – typischerweise für 256+ Kanalsonden, kompakte/tragbare Geräte, TEE oder Bronchoskop,Anwendungenwo der Bündeldurchmesser von 42 AWG den verfügbaren Platz überschreitet. Wenn 42 AWG in Ihren Formfaktor passt, bietet es niedrigere Kosten und geringere Dämpfung.
Wird 44 AWG vorrätig gehalten?
Ja – solid und 7-strängig mit ePTFE-Dielektrikum. Versand innerhalb von 1 Woche. 19-strängige und phasenabgestimmte Bündel sind MTO mit 3–5 Wochen.
Kann 44 AWG auf ±0,5 % phasenabgestimmt werden?
Ja. ±0,5 % ist unser Standard für 3D/4D-Sonde.Anwendungenbei 44 AWG. Die engere Toleranz im Vergleich zu ±1,0 % erhöht die Montagekosten um etwa 10 % aufgrund der engeren Sortierung.
Was sind die Auswirkungen auf die Signalqualität von 44 AWG im Vergleich zu 42 AWG?
Bei 10 MHz über 2 m: 42 AWG Gesamtdämpfung = 1,6 dB; 44 AWG = 2,0 dB. Der Unterschied von 0,4 dB liegt im Bereich der Verstellanpassung des Beamformers – klinisch unbedeutend für alle standardmäßigen Ultraschallbildgebungsmodi. Bei 20 MHz: 42 AWG = 2,4 dB; 44 AWG = 3,0 dB – immer noch gut innerhalb des dynamischen Bereichs des Empfängers.
Benötigen Sie 44 AWG für hochdichte Sonden oder kompakte medizinische Geräte? Lager verfügbar für Großrollen. Phasenabgestimmte Bündel in 3–5 Wochen.
