What is the smallest available IVUS cable?

50 AWG at 0.19 mm OD - a single coaxial element thinner than a human hair. For most IVUS catheter designs, 46 AWG (0.30 mm) is the optimal choice: it provides sufficient miniaturization for 5.5 Fr catheters while maintaining production yield rates of 92-96%. At 50 AWG, yield drops to 75-85% and cost increases 4-6× versus 46 AWG.

Can you phase-match catheter-grade cables?

Yes. Phase matching at 46 AWG uses the same TDR-based process as 42-44 AWG: measure every cable, sort into plus/minus0.25% bins, assemble and verify. The higher sensitivity of 46 AWG to dielectric wall thickness variation requires tighter extrusion control, but plus/minus1.0% phase matching is a standard production capability at this gauge. plus/minus0.5% is available as a premium option.

How does your catheter cable compare to Junkosha or Proterial?

Our 46 AWG matches Junkosha MCT-300 and Proterial 46 AWG on all published parameters: conductor diameter, cable OD, impedance, dielectric material, VoP, and flex life. Key advantages: lead time 4-6 weeks (vs. 12-20 weeks), MOQ 500 m (vs. typically 5,000 m), and pricing 30-45% lower at equivalent specification. For catheter development programs, this means faster design iteration cycles.

Do you support ISO 13485 qualification?

We are ISO 9001:2015 certified. For customers requiring ISO 13485-qualified suppliers, we provide the full documentation package (CoC, test records, material certificates, traceability) that supports your ISO 13485 incoming material qualification process. We are actively pursuing ISO 13485 certification.

Solid or stranded conductor for disposable IVUS?

Solid conductor. A disposable IVUS catheter sees 1-5 procedures (10-50 insertions). Solid conductor flex life exceeds 100,000 cycles - far more than needed. Solid costs 40-60% less, has tighter impedance tolerance (plus/minus1.5 ohm vs. plus/minus2.0 ohm), and eliminates the strand breakage risk during connector termination. Reserve 19-strand for reusable devices. Developing an IVUS, ICE, EP, or ablation catheter? Share French size, channel count, operating frequency, and lifecycle - we will specify the optimal AWG and construction. Get A Quote Now Related words: Cardiac Catheter Cable, Ivus Cable, Ep Mapping Cable, Intravascular Ultrasound Cable, Ice Catheter Cable, Ablation Catheter Cable, Fine Wire Catheter Cable 46 Awg, Ep Catheter Coaxial Cable, Cardiac Imaging Cable, Interventional Cardiology Cable

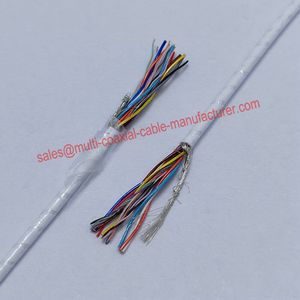

Herzkatheterkabelbaugruppen

Ultrafine Mikrokoaxialkabel für Herzkatheter – IVUS, EP-Kartierung, ICE und Ablation. 44–50 AWG, Außendurchmesser von 0,19 mm, 19-strängige Seilwicklung für über 1 Million Flexzyklen. Hybride Konstruktionen mit >60 dB Isolation. ISO 10993.

Ultra-Dünner Durchmesser × Ultra-Hohe Kern-Dichte

ePTFE Niedrigverlust Dielektrik-Technologie

Doppelschichtabschirmung — Kanalisolierung >40 dB

Hochflexibel — 1M Biege- / 5M Torsionszyklen

ISO 9001 Zertifiziert · Schnelle Bearbeitung · Vollständige Anpassung

Phasenanpassung ±1% — 100% TDR Verifiziert

Jetzt anfragen Anwendungen ansehen

Produkte

Herzkatheter stellen die extremsten Miniaturisierungsanforderungen an Signalkabel. Ein koronärer IVUS-Katheterschaft kann einen Innendurchmesser von nur 0,9–1,1 mm haben — wo standardmäßige 42 AWG Mikro-Coax (0,48 mm OD) physisch zu groß ist. Herzkatheterkabel benötigen 46 AWG (0,30 mm), 48 AWG (0,24 mm) oder 50 AWG (0,19 mm) mit 19-strängigen Seil-Lay-Leitern für über 1 Million Flexzyklen bei den engen Biegeradien, die in der koronaren Anatomie auftreten.

Wir stellen kathetergradierteMikro-CoaxialkabelBaugruppen für vier primäre HerzkatheterAnwendungen: intravaskulärer Ultraschall (IVUS), Elektrophysiologie (EP) Kartierung, intrakardiale Echokardiographie (ICE) und hybride Ablationskatheter, die Bildgebung mit therapeutischer RF-Energieabgabe kombinieren.

HerzkatheterAnwendungen

IVUS (Intravaskulärer Ultraschall)
Koronare und periphere IVUS-Katheter bilden die Morphologie der Gefäßwand und die Plaquezusammensetzung bei 20–60 MHz ab. Mechanische rotierende IVUS verwenden ein einzelnes Transducer-Element auf einem rotierenden Antriebskabel; Festkörper-IVUS verwenden 16–64 Element-Phasengitter. Beide erfordern ultrafeine Koaxialkabel innerhalb von Katheterwellen mit 2,6–5,5 French.
Kabelspezifikation: 46 AWG (16-Element-Gitter passt in 1,4 mm Bündel-OD in 5,5 Fr-Schaft), 50 Ω, 19-strängig für rotierende Flexibilität, PFA-Jacke, ISO 10993 biokompatibel.
Kritischer Parameter: Dämpfung ≤ 4,5 dB/m bei 60 MHz über 150 cm Katheterlänge (totale Verlust ≤ 6,75 dB — innerhalb des dynamischen Bereichs des IVUS-Empfängers von 40–60 dB).

EP-Kartierung und Ablation
Hochdichte Elektrophysiologie-Kartierungskatheter verwenden 20–64 Elektroden, um die elektrischen Aktivierungsmuster des Herzens zu kartieren. Kombinierte Kartierungs-Ablationskatheter integrieren die RF-Energieabgabe (bis zu 50W bei 500 kHz) neben diagnostischen Signalkanälen. Das Kabel muss > 60 dB Isolation zwischen Signal- und Leistungsleitern aufrechterhalten.
Kabelspezifikation: 46–48 AWG koaxial (Signal) + 28 AWG litzen (RF-Leistung) in hybrider Konstruktion, 7–8 French-Schaft, PFA-Jacke.
Kritischer Parameter: Signal-zu-Ablations-Isolation > 60 dB von 100 kHz bis 1 MHz.

ICE (Intrakardiale Echokardiographie)
ICE-Katheter platzieren einen 64–128 Element-Phasengitter-Ultraschall-Transducer in einem steuerbaren 8–10 French-Katheter für die Echtzeit-Bildgebung der Herzkammer. Dies ist die Anwendung mit der höchsten Kanal-Dichte — 64 einzeln abgeschirmte koaxiale Elemente müssen innerhalb eines Innendurchmessers von 3,3 mm zusammen mit Steuerdrähten passen.
Kabelspezifikation: 44–46 AWG, 64-Kern-Bündel bei 3,0–3,4 mm OD, phasenabgestimmt ±1%, steuerbarer Katheter kompatibel.
Kritischer Parameter: 64-Kanal-Bündel-OD muss ≤ 3,0 mm (bei 46 AWG) sein, um in einen 10 Fr-Katheter mit Steuermechanismus zu passen.

EUS-Katheter (Endoskopischer Ultraschall über Katheter)
Kathetermontierter Miniatur-Ultraschall-Transducer (32–64 Elemente), der durch den Arbeitskanal eines Standard-Endoskops für die Bildgebung des Magen-Darm-Trakts bei 5–20 MHz geführt wird. Kleiner als ICE, aber ähnliche Kabelarchitektur.
Kabelspezifikation: 44–46 AWG, 32–64 ch, 2,4–3,0 mm Bündel-OD, flexibel für die Navigation im Endoskopkanal.

Warum Herzkatheter 46–50 AWG benötigen

Die Physik ist einfach: Der Innendurchmesser des Katheterschafts beschränkt den Durchmesser des Kabelbündels, was den individuellen Kabel-OD einschränkt, was die AWG bestimmt.

Elementanzahl	42 AWG Bündel-OD	44 AWG Bündel-OD	46 AWG Bündel OD	48 AWG Bündel OD
1 (rotierend)	0,48 mm	0,38 mm	0,30 mm	0,24 mm
8	1,7 mm	1,3 mm	1,1 mm	0,9 mm
16	2,3 mm	1,8 mm	1,4 mm	1,1 mm
32	3,8 mm	3,0 mm	2,4 mm	1,9 mm
64	5,4 mm	4,3 mm	3,4 mm	2,7 mm

Ein 5,5 Fr IVUS-Katheter hat einen Innendurchmesser von etwa 1,83 mm. Nach Abzug des Führungsdrahtlumens (0,36 mm) und des Katheterwandabstands beträgt der verfügbare Platz für das Kabelbündel etwa 1,2–1,4 mm. Nur 46 AWG (1,4 mm für 16 Elemente) oder feiner passt.

Ein 10 Fr ICE-Katheter hat einen Innendurchmesser von etwa 3,3 mm. Nach Abzug der Steuerdrähte und der Katheterwand beträgt der verfügbare Platz etwa 2,8–3,0 mm. Ein 64-Element-Bündel bei 46 AWG (3,4 mm) ist eng; 44 AWG (4,3 mm) ist unmöglich. 64 Kanäle in 10 Fr zu erreichen, ist eine Grenzanwendung, die mindestens 46 AWG und eine sorgfältige Bündelgeometrie-Optimierung erfordert.

Spezifikationen nach AWG-Grad

Parameter	44 AWG	46 AWG	48 AWG	50 AWG
Leiterdurchmesser	0,051 mm	0,040 mm	0,032 mm	0,025 mm
Kabel-OD	0,38 mm	0,30 mm	0,24 mm	0,19 mm
Impedanz	50 Ω ± 2 Ω	50 Ω ± 2 Ω	50 Ω ± 2 Ω	50 Ω ± 3 Ω
Kapazität	≤ 110 pF/m	≤ 125 pF/m	≤ 140 pF/m	≤ 160 pF/m
DC-Widerstand	≤ 3.490 Ω/km	≤ 5.580 Ω/km	≤ 8.900 Ω/km	≤ 14.200 Ω/km
Dämpfung bei 20 MHz	1,2 dB/m	1,8 dB/m	2,5 dB/m	3,5 dB/m
Verlust bei 60 MHz	3,2 dB/m	4,5 dB/m	6,2 dB/m	8,5 dB/m
Flexlebensdauer (19-strängig)	> 1M bei 10 mm	> 1M bei 8 mm	> 800K bei 6 mm	> 500K bei 5 mm
Ertragsrate	> 98%	92–96%	85–90%	75–85%
Lieferzeit	Lagerbestand	4–6 Wochen MTO	5–7 Wochen MTO	6–8 Wochen Spezial
Kosten relativ zu 44	Basislinie	+80–120%	+200–300%	+400–600%

Entscheidungsleitfaden: Verwenden Sie 44 AWG für ICE (64 ch in großem Katheter). Verwenden Sie 46 AWG für die meisten IVUS- und EP-Kartierungen (beste Balance zwischen Miniaturisierung und Ertrag). Verwenden Sie 48 AWG nur, wenn 46 AWG physisch zu groß ist. Verwenden Sie 50 AWG nur für extreme Miniaturisierung in sub-3 Fr-Katheter, wo keine andere Option passt.

Hybridkabelkonstruktion für EP-Ablation

EP-Kartierungs-Ablationskatheter kombinieren diagnostische Signalkanäle mit therapeutischer RF-Leistungsabgabe in einem einzigen Katheterschaft. Dies schafft eine einzigartige Herausforderung in der Kabeltechnik: > 60 dB Isolation zwischen Mikro-Watt-Signalkanälen und 50-Watt-RF-Leistung bei enger physischer Nähe aufrechtzuerhalten.

Element	Spezifikation	Funktion
Signalkoaxial	46–48 AWG, 50 Ω, ePTFE, individuelle Abschirmung	EP-Signalaufnahme
RF-Leitungsführer	28 AWG litze Cu, FEP-isoliert	Ablationsenergieübertragung (500 kHz)
Thermoelement-Paar	36 AWG Typ T oder Typ K	Spitzenüberwachung der Temperatur
Irrigationslumen	PTFE-Rohr, 0,5 mm ID	Kühlung der irrigierten Spitze
Steuerdrähte	SS oder NiTi, 0,15 mm	Katheterartikulation
Stützglied	Aramidgarn	Zuglastentlastung

Unsere hybride Konstruktion verwendet eine radiale Schichtanordnung: Signalkoaxialkabel im zentralen Kern (geringste EMI-Exposition), umgeben von einem Folienbarriereschild, dann Leistungsleiter in der äußeren Schicht. Diese Geometrie erreicht > 65 dB Signal-zu-Leistungs-Isolation, gemessen bei 500 kHz — übersteigt die 60 dB-Mindestanforderung für artefaktfreie EP-Kartierung während der Ablation.

Häufig gestellte Fragen

Was ist das kleinste verfügbare IVUS-Kabel?

50 AWG bei 0,19 mm OD — ein einzelnes koaxiales Element dünner als ein menschliches Haar. Für die meisten IVUS-Katheterdesigns ist 46 AWG (0,30 mm) die optimale Wahl: Es bietet ausreichende Miniaturisierung für 5,5 Fr-Katheter und hält gleichzeitig Produktionsausbeuten von 92–96% aufrecht. Bei 50 AWG sinkt die Ausbeute auf 75–85% und die Kosten steigen um das 4–6-fache im Vergleich zu 46 AWG.

Können Sie Katheter-Grad-Kabel phasenanpassen?

Ja. Die Phasenanpassung bei 46 AWG verwendet denselben TDR-basierten Prozess wie 42–44 AWG: jedes Kabel messen, in ±0,25%-Bins sortieren, zusammenbauen und überprüfen. Die höhere Empfindlichkeit von 46 AWG gegenüber Variationen der Dielektrikum-Wandstärke erfordert eine strengere Extrusionskontrolle, aber ±1,0% Phasenanpassung ist eine Standardproduktionsfähigkeit bei diesem Maß. ±0,5% ist als Premium-Option verfügbar.

Wie vergleicht sich Ihr Katheterkabel mit Junkosha oder Proterial?

Unser 46 AWG entspricht Junkosha MCT-300 und Proterial 46 AWG in allen veröffentlichten Parametern: Leiterdurchmesser, Kabelaußendurchmesser, Impedanz, dielektrisches Material, VoP und Flex-Lebensdauer. Wichtige Vorteile: Lieferzeit 4–6 Wochen (im Vergleich zu 12–20 Wochen), MOQ 500 m (im Vergleich zu typischerweise 5.000 m) und Preise 30–45% niedriger bei gleichwertiger Spezifikation. Für Katheter-Entwicklungsprogramme bedeutet dies schnellere Designiterationszyklen.

Unterstützen Sie die ISO 13485-Qualifikation?

Wir sind ISO 9001:2015 zertifiziert. Für Kunden, die ISO 13485-qualifizierte Lieferanten benötigen, stellen wir das vollständige Dokumentationspaket (CoC, Testprotokolle, Materialzertifikate, Rückverfolgbarkeit) zur Verfügung, das Ihren ISO 13485-Eingangsmaterialqualifikationsprozess unterstützt. Wir streben aktiv die ISO 13485-Zertifizierung an.

Fester oder geflochtener Leiter für Einweg-IVUS?

Fester Leiter. Ein Einweg-IVUS-Katheter sieht 1–5 Eingriffe (10–50 Einführungen). Die Flex-Lebensdauer des festen Leiters übersteigt 100.000 Zyklen – weit mehr als benötigt. Fester kostet 40–60% weniger, hat eine engere Impedanztoleranz (±1,5 Ω vs. ±2,0 Ω) und eliminiert das Risiko von Drahtbrüchen während der Anschlussbeendigung. Reservieren Sie 19-Draht für wiederverwendbare Geräte.

Entwickeln Sie einen IVUS-, ICE-, EP- oder Ablationskatheter? Teilen Sie die französische Größe, die Kanalanzahl, die Betriebsfrequenz und den Lebenszyklus – wir werden das optimale AWG und die Konstruktion spezifizieren.
