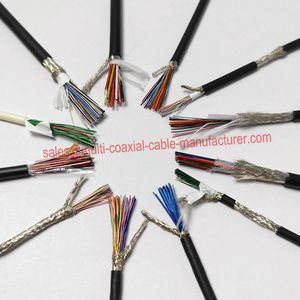

Catheter & IVUS Cable | 46–50 AWG Ultra-Fine Micro Coaxial OEM

Katheter- & IVUS-Kabel

Katheter- und IVUS-Kabel – ultrafein 46–50 AWG Mikrokoaxial, 0,19–0,30 mm Außendurchmesser, 50 Ω. 19-strängige Seilwicklung für über 1 Million Flexzyklen. Für IVUS, ICE, EP-Kartierung, Ablationskatheter. ISO 10993. OEM-Hersteller.

Ultra-Dünner Durchmesser × Ultra-Hohe Kern-Dichte

ePTFE Niedrigverlust Dielektrik-Technologie

Doppelschichtabschirmung — Kanalisolierung >40 dB

Hochflexibel — 1M Biege- / 5M Torsionszyklen

ISO 9001 Zertifiziert · Schnelle Bearbeitung · Vollständige Anpassung

Phasenanpassung ±1% — 100% TDR Verifiziert

Jetzt anfragen Anwendungen ansehen

IVUS-Katheterkabel

Produkte

Spezialkabelbaugruppen

Kathetergrad-Mikrokoaxialkabel arbeiten am extremen Rand der Drahtfertigungskapazität. Bei 46 AWG hat der Leiter einen Durchmesser von 0,040 mm – was spezielle Drahtzieh-, Mikro-Extrusions- und robotergestützte Abschirmgeflechtverfahren bei einem Durchmesser des fertigen Kabels von 0,30 mm erfordert. Bei 50 AWG sinkt der Leiter auf 0,025 mm – dünner als ein menschliches Haar – mit einem fertigen Durchmesser von 0,19 mm.

Diese Abmessungen sind keine kleineren Versionen von Standard-Mikrokoax. Kathetergradkabel erfordern grundsätzlich andere Fertigungsprozesse, engere Maßtoleranzen und 19-strängige Seil-Lay-Leiter, um die mehr als 1.000.000 Flexzyklen zu erreichen, die für die Katheternavigation durch koronare und kardiale Anatomie gefordert werden.

Wir stellen Katheter- und IVUS-Kabel von 44 AWG bis 50 AWG für intravaskulären Ultraschall (IVUS), intrakardiale Echokardiographie (ICE), Elektrophysiologie (EP) Mapping, Ablationskatheter und neueste katheterbasierte therapeutische Geräte her.

Produktpalette

Produkt	AWG	Kabel-OD	Kerne	Anwendung
IVUS-Rotationskatheterkabel	46–50	0,19–0,30	1–4	Mechanisches IVUS, OCT-Hybrid
IVUS-Phasengitterkabel	46	0,30 mm	16–64	Festkörper-IVUS-Array
ICE-Katheterkabel	44–46	0,30–0,38	64–128	Intrakardiales Echo, steuerbar
EP-Mapping-Kabel	46–48	0,24–0,30	20–64	HD-Mapping-Korbkatheter
Ablation-Hybridkabel	46(sig)+28(pwr)	2,0–2,6 mm insgesamt	20–32+4 pwr	Mapping + RF-Ablation
EUS-Katheterkabel	44–46	0,30–0,38	32–64	Endoskopischer Ultraschallkatheter
Allgemeines Kathetersignal-Kabel	44–50	0,19–0,38	1–32	SpezialkatheterAnwendungen

Technische Spezifikationen nach AWG

Parameter	44 AWG	46 AWG	48 AWG	50 AWG
Leiter	0,051 mm	0,040 mm	0,032 mm	0,025 mm
Kabel-OD	0,38 mm	0,30 mm	0,24 mm	0,19 mm
Impedanz	50 Ω ± 2 Ω	50 Ω ± 2 Ω	50 Ω ± 2 Ω	50 Ω ± 3 Ω
Kapazität	≤ 110 pF/m	≤ 125 pF/m	≤ 140 pF/m	≤ 160 pF/m
DC-Widerstand	3.490 Ω/km	5.580 Ω/km	8.900 Ω/km	14.200 Ω/km
Dämpfung bei 20 MHz	1,2 dB/m	1,8 dB/m	2,5 dB/m	3,5 dB/m
Verlust bei 60 MHz	3,2 dB/m	4,5 dB/m	6,2 dB/m	8,5 dB/m
Flex (19-adrig)	> 1M bei 10 mm	> 1M bei 8 mm	> 800K bei 6 mm	> 500K bei 5 mm
Ertrag	> 98%	92–96%	85–90%	75–85%
Lieferzeit	Lagerbestand	4–6 Wochen MTO	5–7 Wochen MTO	6–8 Wochen Spezial
Kosten (im Vergleich zu 44 AWG)	Basislinie	+80–120%	+200–300%	+400–600%

Konstruktion – Massiv vs. 19-Strängig

Faktor	Massivleiter	19-Draht-Seil-Lay
Struktur	Einzeldraht bei Drahtdurchmesser	19 einzelne Drähte, Seilverdrehung
Flexlebensdauer bei minimalem Radius	> 100.000 Zyklen	> 1.000.000 Zyklen
Impedanztoleranz	± 1,5 Ω (enger)	± 2,0 Ω
Kosten	Basislinie	+60–80%
Empfohlen für	Einwegkatheter (1–10 Anwendungen)	Wiederverwendbare Katheter (100+ Anwendungen)

Für Einweg-IVUS-Katheter (die Mehrheit des IVUS-Marktes) ist der massive Leiter die kostengünstige Wahl – die Flexlebensdauer von 100.000 Zyklen übersteigt bei weitem die 10–50 Einführzyklen eines Einweggeräts.

Bündeldurchmesser-Referenz für Katheteranwendungen

Elementanzahl	44 AWG OD	46 AWG OD	48 AWG OD	Katheter-Franz-Größe
1	0,38 mm	0,30 mm	0,24 mm	Jeder – einzelnes Element drehbarer IVUS
8	1,3 mm	1,1 mm	0,9 mm	3,5 Fr (1,17 mm ID) – nur 48 AWG
16	1,8 mm	1,4 mm	1,1 mm	5,5 Fr (1,83 mm ID) – 46/48 AWG
32	3,0 mm	2,4 mm	1,9 mm	8 Fr (2,67 mm ID) – alle Durchmesser passen
64	4,3 mm	3,4 mm	2,7 mm	10 Fr (3,33 mm ID) – 46/48 AWG
128	5,8 mm	4,6 mm	3,7 mm	Nicht katheter-skalier (Sondenbereich)

Biokompatibilität und Regulierung

Alle Kathetergradkabel verwenden Materialien, die den ISO 10993-Biokompatibilitätstests entsprechen:

PFA-Mantel: ISO 10993-5 (Zytotoxizität – bestanden), ISO 10993-10 (Reizung/Sensibilisierung – bestanden). PFA ist der Standardmantel für Katheterkabel mit Patientenkontakt.

ePTFE-Dielektrikum: Von Natur aus biokompatibles Fluorpolymer. Keine Extraktions- oder Auslaugstoffe bei Körpertemperatur.

Silberbeschichteter Kupferleiter: Eingeschlossen in eine versiegelte Kabelkonstruktion – kein Patientenkontakt. Die Silberbeschichtung verhindert die Oxidation von Kupfer, die das Löten beeinträchtigen könnte.

Wir stellen Biokompatibilitätsdeklarationen für Katheterkabelbaugruppen zur Verfügung. Für neuartige Materialkonfigurationen oderAnwendungendie vollständige Biokompatibilitätstests (10993-5, -10, -11) erfordern, koordinieren wir Drittanbieter-Tests in akkreditierten Laboren (fügen Sie 4–6 Wochen und Testgebühren hinzu).

Vergleich — Unser Katheterkabel vs. Junkosha und Proterial

Unser Katheterkabel entspricht Junkosha und Proterial in jedem veröffentlichten elektrischen und mechanischen Parameter. Die Vorteile – kürzere Vorlaufzeit, niedrigere MOQ und niedrigere Preise – ermöglichen es Katheterentwicklungsprogrammen, schneller mit geringerem Lagerrisiko zu iterieren. Besonders wertvoll während der Phase vom Design-Freeze bis zur ersten klinischen Anwendung, in der Spezifikationsänderungen häufig sind.

Häufig gestellte Fragen

Welches AWG benötige ich für meinen Katheter?

Bestimmt durch den Innendurchmesser des Katheterschafts und die Anzahl der Elemente. Faustregel: Berechnen Sie den erforderlichen Bündeldurchmesser aus der obenstehenden Elementanzahltabelle und überprüfen Sie dann, ob er in Ihr Katheterlumen passt, nachdem Sie den Führungsdrahtkanal, die Steuerdrähte und den Abstand abgezogen haben. Wenn 46 AWG passt, verwenden Sie es (beste Ausbeute und Kosten). Wechseln Sie nur auf 48 oder 50 AWG, wenn der Bündeldurchmesser von 46 AWG den verfügbaren Lumenraum überschreitet.

Solid oder 19-strängig für disposable IVUS?

Massiver Leiter. Einweg-IVUS sieht 1–5 Eingriffe (10–50 Einführungen × 5–10 Flexzyklen pro Einführung = 50–500 gesamte Flexzyklen). Die Flexlebensdauer des massiven Leiters von 100.000 Zyklen bietet eine Sicherheitsmarge von > 200×. Kosteneinsparung: 40–60 % im Vergleich zu 19-strängig.

Können Katheterkabel sterilisiert werden?

Der PFA-Mantel hält EtO (Standard für Kathetersterilisation), Wasserstoffperoxid-Plasma und Gammastrahlung stand. Autoklav (134 °C Dampf) ist ebenfalls kompatibel, aber weniger gebräuchlich für Einwegkatheter.

Bieten Sie Kathetermontage oder nur Kabel an?

Wir liefern Kabelbaugruppen – Kabel mit an beiden Enden angeschlossenen Steckverbindern, getestet und dokumentiert. Wir führen keine Katheterbaugruppen durch (Verklebung des Kabels am Katheterschaft, Installation von Wandler-Elementen, Katheterverpackung). Unsere Kabelbaugruppen sind als Komponenten für Katheterhersteller konzipiert, um sie zu integrieren.

Können Sie Kabel für IVUS/OCT-Hybridkatheter anpassen?

Ja. IVUS/OCT-Hybridkatheter benötigen Mikrokoaxialkabel (IVUS-Ultraschallsignal) zusammen mit Einkern-Glasfaser (OCT-Licht). Wir integrieren beide in einer Hybridbaugruppe – siehe unsereHybrid Composite CableProduktseite für Konstruktionsdetails.

Entwickeln Sie IVUS-, ICE-, EP- oder Ablationskatheter? Teilen Sie die französische Größe, die Anzahl der Elemente und die Betriebsfrequenz mit – wir spezifizieren das optimale AWG und die Konstruktion
