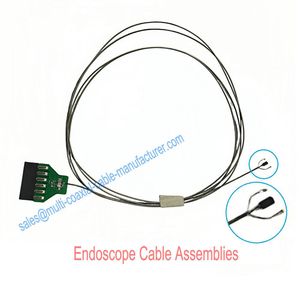

Endoskopkabelbaugruppen

Moderne Endoskope platzieren Chip-on-Tip-CMOS-Bildsensoren (z. B. OV6946, OV6948) am distalen Ende der Einführungsrohre mit einem Durchmesser von 2,8–13 mm. Die Mikrocoaxialkabel, die diese Sensoren mit dem Videoprozessor verbinden, müssen in gemeinsamen Lumina neben Spül-, Saug-, Biopsiekanälen und Beleuchtungsfasern passen – während sie HD- oder 4K-Videosignale übertragen und über eine Million Flexzyklen während der Einführung, Artikulation und Rückzug überstehen.

Wir stellen herMikro-CoaxialkabelBaugruppen für alle wichtigen Endoskopkategorien: Gastroskope, Kolonoskope, Bronchoskope, Laparoskope, Zystoskope und Kapselendoskope. Die Kabelkonstruktionen reichen von 4-adrigen HD-Bündeln mit 1,2 mm Außendurchmesser bis zu 64-adrigen EUS-Hybridbaugruppen, die Video- und Ultraschallkanäle kombinieren.

Endoskoptypen und Kabelanforderungen

Gastroskop / Kolonoskop
Einführungsrohr: 8,5–13,3 mm Außendurchmesser. Das Kabel teilt sich den Platz mit dem Biopsiekanal (2,0–3,7 mm), Luft-/Wasserkanälen, Beleuchtungsfasern und Artikulationsdrähten. Typisches Kabel: 6–32-adriges Mikrocoax-Bündel für HD/4K Chip-on-Tip-Sensor. Lebenszyklus: wiederverwendbar, 500.000+ Flexzyklen, kompatibel mit Chemikalien zur Hochleveldesinfektion (HLD) (Glutaraldehyd, OPA, Peressigsäure).
Spezifikation: 42 AWG, 6–32 Adern, PFA-Mantel, ISO 10993 biokompatibel.

Bronchoskop
Einführungsrohr: 3,5–6,2 mm Außendurchmesser – das am stärksten platzbeschränkte flexible Endoskop. Das Kabel muss einen minimalen Querschnitt einnehmen, um den Arbeitskanal von 1,2–2,0 mm zu erhalten. Jeder 0,1 mm Reduktion des Kabelaußendurchmessers zählt.
Spezifikation: 44 AWG, 4–16 Adern, Bündelaußendurchmesser ≤ 2,4 mm, PFA-Mantel.

Laparoskop / Chirurgisches Endoskop
Starr oder semi-starr, 5–12 mm Schaft durch Trokarport. 4K-Bildgebung ist der Standard für chirurgische Visualisierung. Kabellängen von bis zu 3,5 m vom Ende bis zum Prozessor. Der distale Abschnitt muss der Sterilisation im Autoklaven (134 °C gesättigter Dampf, 1.000+ Zyklen) standhalten.
Spezifikation: 42 AWG, ePTFE Dielektrikum, PFA-Mantel (autoklavkompatibel), 4K-zugelassen.

Kapselendoskop
Schluckbare Kapsel (11 × 26 mm) mit CMOS-Sensor, LEDs, Batterie, RF-Transmitter. Interne Signalkabel, die CMOS mit dem Verarbeitungs-ASIC verbinden, müssen ≤ 0,40 mm Außendurchmesser haben. Einmalgebrauch – kosteneffiziente Konstruktion.
Spezifikation: 46 AWG (0,30 mm Außendurchmesser), FEP-Mantel, massiver Leiter.

Einmal- (Wegwerf-) Endoskop
Wachsendes Marktsegment, das durch Infektionskontrollbedenken vorangetrieben wird. Kabel für maximal 1–10 Eingriffe ausgelegt. Kosteneffizient: 7-adriger Leiter (ausreichende Flexlebensdauer für begrenzte Nutzung), FEP-Mantel (günstiger als PFA), Standardstecker.
Spezifikation: 42–44 AWG, 7-adrig, FEP-Mantel, Zielkosten $3–5 pro Kabel.

Endoskopischer Ultraschall (EUS)
Kombiniert flexibles Endoskop mit distalem Ultraschallwandlerarray (32–64 Elemente). Das Kabelbündel überträgt sowohl Videosignale als auch phasierte Ultraschallkanäle in einem einzigen Einführungsrohr. Ultraschallkanäle erfordern Phasenanpassung.
Spezifikation: 42 AWG Koaxialkabel (Ultraschall, phasenangepasst) + Videosignal, hybrides Bündel, PFA-Mantel.

Signalbandbreitenanforderungen — SD bis 4K

Der Übergang von HD zu 4K ist der entscheidende Wendepunkt für das Design von Endoskopkabeln. Bei HD (1080p) ist das Standard 42 AWG ePTFE Mikrocoax bei jeder praktischen Kabellänge ausreichend. Bei 4K wird die Kabeldämpfung bei 3+ GHz signifikant – was entweder 44 AWG (geringere Kapazität pro Längeneinheit) erfordert oder die Kabellänge auf 2,5–3,0 m begrenzt oder aktives Signal-Re-Drive am CMOS-Sensorende hinzufügt.

Einmalgebrauch vs. wiederverwendbar — Einfluss auf das Kabeldesign

Der Markt für Einmal-Endoskope wächst jährlich um etwa 20 %, angetrieben durch Infektionsprävention und die Beseitigung von Wiederaufbereitungskosten. Das Kabeldesign für Einmalgebrauch priorisiert Kostenreduzierung bei gleichzeitiger Aufrechterhaltung einer angemessenen Signalleistung für die begrenzte Lebensdauer des Geräts.

Kabelkonstruktion für die Endoskopie

Häufig gestellte Fragen

Was ist der minimale Außendurchmesser des Kabelbündels für einen 3,8 mm Arbeitskanal?

Das Signalkabel muss innerhalb von etwa 2,4–3,0 mm bleiben, um Platz mit Spül- und Saugkanälen zu teilen. Wir können ein 6–8-adriges 42 AWG Bündel mit 2,4 mm Außendurchmesser oder ein 4–6-adriges 44 AWG Bündel mit 1,8 mm Außendurchmesser entwerfen. Die genaue Zuteilung hängt von Ihrem Querschnittsdesign des Einführungsrohrs ab – teilen Sie uns die Zeichnung des Rohrs mit und wir optimieren die Kabelverlegung.

Können Kabel 4K-Video bei 3,5 m Kabellänge unterstützen?

4K bei 30 fps (6 Gbps über MIPI CSI-2) ist bei 3,5 m mit 42 AWG ePTFE erreichbar, jedoch mit minimalem Spielraum. 4K bei 60 fps (12 Gbps) erfordert eine Begrenzung des Kabels auf 2,5 m oder das Hinzufügen eines aktiven Signal-Re-Drive am CMOS-Sensor. Für Laparoskope bei 3,5 m empfehlen wir, die Augendiagramm-Konformität bei der spezifischen Datenrate zu überprüfen, bevor die Kabellänge festgelegt wird.

Wie stellen Sie die Biokompatibilität für patientenkontaktierende Kabel sicher?

Alle Materialien im Patientenkontaktbereich (distaler Kabelabschnitt) werden aus ISO 10993-konformen Qualitäten ausgewählt: PFA- oder FEP-Mantel, ePTFE-Dielektrikum, silberbeschichteter Kupferleiter. Wir stellen ISO 10993-5 (Zytotoxizität), 10993-10 (Reizung/Sensibilisierung) und 10993-11 (systemische Toxizität) Erklärungen zur Verfügung. Für neue Materialkonfigurationen können wir Tests zur Biokompatibilität durch Dritte arrangieren (4–6 Wochen hinzufügen).

Was ist der Kostenunterschied zwischen Einmalgebrauch- und wiederverwendbarem Kabel?

Ungefähr 3–5× pro Einheit. Ein wiederverwendbares Endoskopkabel mit 42 AWG 19-adrig und PFA-Ummantelung sowie maßgefertigtem Übermold-Stecker kostet 12–18 $. Ein Einmalgebrauch-Äquivalent mit 7-adrig und FEP-Ummantelung sowie Standardstecker kostet 3–5 $. Das wiederverwendbare Kabel ist pro Eingriff deutlich günstiger (0,01–0,04 $ amortisiert), erfordert jedoch eine Infrastruktur zur Wiederaufbereitung.

Können Sie hybride Kabel liefern, die Video und Ultraschall kombinieren?

Ja — dies ist die EUS (endoskopischer Ultraschall) Konfiguration. Wir kombinieren Mikrokoaxial-Videokanäle mit phasenangepassten Ultraschallkoaxialkanälen in einem einzigen Bündel, mit entsprechender Abschirmung zwischen den beiden Signalgruppen. Die Phasenanpassung gilt nur für die Ultraschallkanäle; Videokanäle werden separat innerhalb des Bündels geführt.

Entwerfen Sie ein neues Endoskop oder ein Upgrade auf 4K? Teilen Sie den Außendurchmesser des Einführungsrohrs, die Videoauflösung und den Lebenszyklus (Einmalgebrauch oder wiederverwendbar) — wir entwerfen das optimale Kabelbündel.
