Hybridverbundkabel

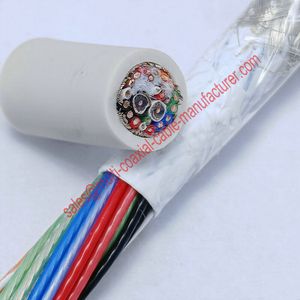

EinHybrid Composite Cablekombiniert mehrere Signaltypen — Mikrokoaxial, differentielle Paare, Stromleiter, Glasfaser und Spezialelemente — in einer einzigen integrierten Baugruppe mit einem gemeinsamen äußeren Mantel. Dies eliminiert die Notwendigkeit für mehrere separate Kabel, die durch dasselbe Rohr geführt werden, reduziert den Querschnitt des Geräts, vereinfacht die Montage und verbessert die Zuverlässigkeit, indem inter-kabelliche Abrasion vermieden wird.

Wir entwerfen und fertigen maßgeschneiderte hybride Verbundkabel für chirurgische Roboterinstrumente, CT-Scanner-Gantry, endoskopische Systeme, Patientenüberwachungsgeräte und jedes medizinische oder industrielle Gerät, das mehrere Signalmodi in einem einzigen Kabelweg erfordert.

Verfügbare Elemente

Jede Kombination der oben genannten Elemente kann in einer einzigen hybriden Baugruppe integriert werden. Wir haben hybride Kabel geliefert, die bis zu 12 verschiedene Elementtypen enthalten.

Konstruktionsarchitekturen

Konzentrische Schichtenarchitektur
Elemente, die in konzentrischen Ringen angeordnet sind — Signal-Kern (Zentrum), EMI-Barriere, Stromring, Faser-Ring, Verstärkungselemente, äußerer Mantel. Am besten für runde Kabel mit symmetrischer Elementverteilung. Verwendet für CT-Gantry-Kabel, Patientenüberwachung und allgemeine medizinische Geräte.

Sektorarchitektur
Kabelquerschnitt, der in winklige Sektoren unterteilt ist, wobei jeder eine andere Elementgruppe enthält. Ermöglicht optimierte EMI-Isolierung zwischen den Sektoren. Verwendet für EP-Ablationskatheter (Signal-Sektor vs. RF-Strom-Sektor) und hybride Endoskope.

Gegensinnige Helixarchitektur
Elemente, die in abwechselnden Helixrichtungen gewickelt sind, um eine torsionale Flexibilität zu ermöglichen. Obligatorisch für chirurgische Roboterinstrumente, die eine ±270°-Drehung erfordern. Siehe Produktseite für Robotic Surgery Cable für detaillierte Informationen zum gegensinnigen Helixdesign.

Flach-/Bänderarchitektur
Elemente, die in paralleler flacher Konfiguration für Scharnier- und Faltverlegung angeordnet sind. Verwendet für Laptop-ähnliche Geräteeinsätze, artikulierende Displayarme und flache Kabelwege.

Designbeispiele

Beispiel 1 — Kabel für chirurgische Roboterinstrumente
32 × 42 AWG koaxial (Kraftsensoren) + 4 × Twinax (4K-Video) + 6 × 26 AWG Strom (3 Motoren × 2 Leiter) + 2 × SM-Faser (Beleuchtung) + Aramid-Verstärkungselement. Gegensinnige Helixkonstruktion. Gesamter Außendurchmesser: 9,5 mm. Torsionslebensdauer: > 5M Zyklen bei ±270°.

Beispiel 2 — CT-Gantry-Rutschkabel
128 × 42 AWG koaxial (Detektordaten) + 8 × 24 AWG Strom (HV-Versorgung) + 4 × Twinax (Steuerdaten). Konzentrische Architektur. Gesamter Außendurchmesser: 14 mm. Torsionslebensdauer: > 5M Zyklen bei ±360° kontinuierlicher Drehung.

Beispiel 3 — Fortschrittliches Endoskop
8 × 44 AWG koaxial (4K-Video) + 2 × 28 AWG Strom (LED) + 1 × SM-Faser (OCT) + 1 × PTFE-Rohr 0,5 mm ID (Bewässerung). Sektorarchitektur. Gesamter Außendurchmesser: 3,8 mm. Flexlebensdauer: > 1M Zyklen bei 15 mm Radius.

Beispiel 4 — EP-Ablationskatheter
20 × 46 AWG koaxial (Mapping) + 2 × 28 AWG Strom (RF-Ablation) + 2 × 36 AWG Thermoelement + 1 × PTFE-Rohr (Bewässerung). Sektorarchitektur mit EMI-Barriere zwischen Signal und Strom. Gesamter Außendurchmesser: 2,6 mm (8 Fr-Schaft).

EMI-Isolierung zwischen Elementgruppen

Hybride Kabel platzieren Signalleiter (Mikrovolt bis Millivolt) in unmittelbarer Nähe zu Stromleitern (Ampere bei Hunderten von Volt). Ohne ordnungsgemäße Isolation koppeln die Emissionen der Stromleiter in die Signalwege und verschlechtern das Signal-Rausch-Verhältnis.

Unser Isolationsansatz:

Physikalische Trennung: Signal- und Stromgruppen werden in separaten Sektoren oder konzentrischen Schichten mit maximalem radialen Abstand innerhalb des Kabelquerschnitts platziert.

EMI-Barrierschicht: Kupfer-Polyester-Folienwickel zwischen Signal- und Stromgruppen, an beiden Kabelenden geerdet. Bietet > 40 dB Isolation bei Frequenzen von 100 kHz bis 100 MHz.

Differenzielle Signalübertragung: Wo möglich, verwenden Signalwege differentielle Paare (Twinax) zur gemeinsamen Modusunterdrückung von gekoppelt Geräuschen.

Gemessene Isolation: Wir überprüfen die Signal-zu-Strom-Isolation an hybriden Prototypen mithilfe von VNA-Messungen bei der Frequenz des Kunden. Typische Ergebnisse: > 60 dB bei 500 kHz (EP-Ablation), > 50 dB bei 10 MHz (allgemeine Medizin).

Häufig gestellte Fragen

Wie verhindern Sie den Verlust von Mikroverbiegungen bei Lichtwellenleitern während der Kabelbiegung?

Lichtwellenleiter werden in der neutralen Torsionsachse des Kabels (Zentraler Kern oder geometrisch ausgewogene Position) platziert, wo die Dehnung während Biegung und Torsion minimiert wird. Die Konstruktion mit engem Puffer (0,9 mm) und Optionen mit losem Rohr (für extreme Flexibilität) schützt die Faser. Gemessener zusätzlicher Einfügedämpfung während ±270° Torsion: < 0,5 dB für Einmodenfaser in unserer gegenläufigen Konstruktion.

Können Sie Koaxialkabel mit Luft-/Flüssigkeitsrohren kombinieren?

Ja. PTFE-Rohre (0,3–1,5 mm ID) sind neben elektrischen Elementen integriert. Das Rohr wird in einer Zone mit geringer Dehnung positioniert, um ein Zusammenbrechen während der Kabelbiegung zu verhindern. Häufige Anwendung: irrigierte EP-Ablationskatheter mit Spitze und Endoskope mit Luft-/Wasserkanälen.

Was ist der minimale OD für ein Hybridkabel?

Hängt von der Anzahl und den Typen der Elemente ab. Praktisches Minimum: ungefähr 1,8 mm OD für eine Konfiguration mit 4 Koaxialkabeln + 2 Stromleitungen + 1 Faser unter Verwendung von 44 AWG Koaxialkabel. Die meisten Hybridkabel für chirurgischeAnwendungenliegen im Bereich von 5–12 mm OD.

Wie lange dauert die Entwicklung eines maßgeschneiderten Hybridkabels?

Spezifikationsprüfung und DFM: 1–2 Wochen. Erster Prototyp: 4–8 Wochen, abhängig von der Komplexität. Qualifikationstests (Flexlebensdauer, EMI, Umwelt): 2–4 Wochen. Gesamter Entwicklungszyklus: 8–14 Wochen von der Spezifikation bis zum qualifizierten Design.

Benötigen Sie ein Hybridkabel, das Signal, Strom und Faser kombiniert? Teilen Sie uns Ihre Elementliste, OD-Beschränkung, Flexanforderung und Umgebung mit — wir werden eine Konstruktionsarchitektur vorschlagen.

Jetzt ein Angebot anfordern
