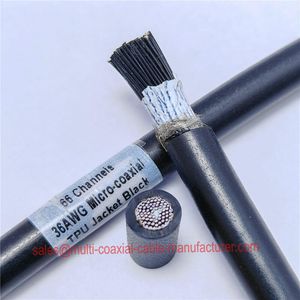

Industrielles Ultraschall- & NDT Koaxialkabel

Die zerstörungsfreie Prüfung (NDT) mit Ultraschall verwendet dieselbe Kernmikro-Coaxialtechnologie wie die medizinische Bildgebung – einzeln abgeschirmte 50 Ω Elemente mit ePTFE-Dielektrikum und silberbeschichteten Leitern – jedoch in Umgebungen, die medizinische Kabel niemals sehen: Raffinerien bei 85 °C Umgebungstemperatur, Containment-Zonen von Kernkraftwerken, Offshore-Plattformdecks mit Salzsprühnebel und automatisierte Produktionslinien, die rund um die Uhr laufen.

Unsere NDT-Kabelbaugruppen werden auf denselben Produktionslinien wie unsere medizinischen Ultraschallsondenkabel hergestellt – dieselben 40–44 AWG ePTFE Mikro-Coaxialelemente, derselbe TDR-Phasenanpassungsprozess, dieselbe 100% elektrische Prüfung. Der Unterschied liegt in der äußeren Konstruktion: industrielle PUR/FEP/PTFE-Ummantelungen, LEMO Push-Pull-Steckverbinder, IP68-Dichtung für Eintauchen und ASME/ASTM-Phasenanpassungsdokumentation anstelle von FDA/IEC medizinischer Dokumentation.

Dieses gemeinsame Fertigungs-Erbe bedeutet, dass unsere NDT-Kabel eine medizinische Signalqualität liefern – pro Kanal Abschirmung > 40 dB, Phasenanpassung ±1%, Impedanzkontrolle 50 Ω ± 2 Ω – in einem industriell bewerteten Paket.

NDT-Anwendungskategorien

Phased Array Ultraschallprüfung (PAUT)
Mehrelementsondenbündel (16–256 Elemente) zur Schweißinspektion, Korrosionskartierung und Fehlererkennung. Jedes Element benötigt einzeln abgeschirmtes 50 Ω Kabel für unabhängige Puls-/Empfangssteuerung. Phasenanpassung ±1% für präzises Strahlsteuern und Fokussieren.
Kabelspezifikation: 40–44 AWG, 16–256 Elemente, ePTFE, phasenangepasst ±1%, LEMO EPL Mehrfachstecker.
Instrumente: Olympus OmniScan X3, Zetec TOPAZ, Sonatest Veo+, GE Mentor UT.

TOFD (Time-of-Flight-Diffraction)
Abgestimmte Sender/Empfänger-Kabelpaare zur Rissgrößenbestimmung gemäß BS 7706 / EN 583-6. Kabel müssen genau abgestimmte Ausbreitungsverzögerungen für präzise Zeitmessungen haben. Einzelnes 50 Ω Element.
Kabelspezifikation: 36–42 AWG, ePTFE, 50 Ω, längenangepasst ±2 mm (±1 mm Premium), LEMO 00-Stecker, abgestimmte Paarversendung.

Konventionelle UT (Kontaktsonden)
Einzelne Sonden für manuelle Dickenmessung (Korrosionsuntersuchung) und Fehlererkennung. Die häufigste NDT-Kabelanwendung nach Stückzahl. Benötigt robuste, vor Ort wartbare Kabel, die NDT-Techniker vor Ort terminieren und reparieren können.
Kabelspezifikation: 36–42 AWG, PUR/PVC Außenschicht, LEMO 00 oder BNC-Stecker, 3–6 mm Gesamtdurchmesser der Baugruppe.

Eintauchprüfung
Automatisiertes Scannen in Wassertanks zur Produktionsinspektion von Luft- und Raumfahrtkomponenten, Rohren und Platten. Kabel müssen eine stabile 50 Ω Impedanz während des kontinuierlichen Eintauchens aufrechterhalten. IP68-Steckdichtung ist obligatorisch.
Kabelspezifikation: 38–42 AWG, PE Außenschicht (geringe Wasseraufnahme), IP68 LEMO 00 oder individuell abgedichteter Stecker.

Pipeline Inline-Inspektion (ILI)
Smart Pig-Inspektionswerkzeuge tragen 64–512 Wandler in unter Druck stehenden Rohrleitungen. Kabel müssen Hydrokarbonexposition, Vibration und Druckwechsel standhalten. Lange Wartungsintervalle zwischen dem Kabelwechsel.
Kabelspezifikation: 42–44 AWG, 64–512 Kerne, PFA-Ummantelung (hydrokarbonbeständig), phasenangepasst ±1%, individueller Pig-Steckeranschluss.

Inspektion von Verbundwerkstoffen in der Luft- und Raumfahrt
Automatisiertes Scannen von CFRP/GFRP-Strukturen bei 10–25 MHz. Hohe Frequenz erfordert die geringstmögliche Kabeldämpfung. Phasenanpassung ist entscheidend für die Erkennung von Delamination und Porosität in bestimmten Tiefen.
Kabelspezifikation: 42–44 AWG, ePTFE, phasenangepasst ±0.5% (Luft- und Raumfahrtqualität), 10–25 MHz verifiziert, ASME/ASTM-Dokumentation.

Korrosionskartierung (automatisiert)
Großflächige Korrosionsuntersuchungen mit auf Raupen montierten PAUT-Sonden an Lagertanks, Druckbehältern und Schiffsrümpfen. Kabel müssen flexibel, leicht und abriebfest für den Einsatz mit Raupen sein.
Kabelspezifikation: 42 AWG, 32–128 Elemente, PUR-Ummantelung, phasenangepasst ±1%, LEMO EPL, 5–10 m Kabelverlauf.

Industrielle Mantel- & Umweltbewertungen

Steckverbinderoptionen für NDT

Wir führen LEMO 00, LEMO 01, LEMO EPL 32-polige und BNC-Stecker für eine schnelle Bearbeitung von Standard-NDT-Kabelbestellungen. Individuelle oder hochpolige Stecker (EPL 64+, Hypertac) können 1–2 Wochen für die Beschaffung der Stecker hinzufügen.

PAUT Phasenanpassungsdokumentation

Unser PAUT-Kabeldokumentationspaket ist so konzipiert, dass es die Anforderungen der ASME Abschnitt V und ASTM E2491 für die Qualifizierung von Ultraschallprüfsystemen erfüllt:

Pro-Kanal TDR-Zertifikat: Ausbreitungsverzögerung (ps/m) und Impedanzprofil für jedes Element, bezogen auf einen Kalibrierungsstandard, der auf NIST rückverfolgbar ist.

Phasenanpassungszusammenfassung: Statistische Zusammenfassung, die die mittlere Verzögerung, die Standardabweichung und die Maximal-/Minimalabweichung über alle Kanäle zeigt. Bestätigt die Einhaltung der Spezifikation von ±1,0% oder ±0,5%.

Impedanzgleichmäßigkeitsbericht: Pro-Kanal-Impedanz bei 50 MHz, die 50 Ω ± 2 Ω über alle Elemente bestätigt.

Konformitätszertifikat: Materialidentifikation, Losverfolgbarkeit, Konformitätserklärungen.

Diese Dokumentation unterstützt direkt die Anforderungen der "Systemleistungsdemonstration" in ASME V Artikel 4 und die Anforderungen an "Elektronische Prüfgeräte" in ASTM E2491 Abschnitt 6.

Medizinische Signalqualität in industrieller Verpackung

Der Leistungsunterschied ist besonders wichtig bei PAUT und TOFDAnwendungenwo die Konsistenz zwischen den Kanälen die Fähigkeit zur Fehlererkennung und die Genauigkeit der Größenbestimmung direkt beeinflusst.

Häufig gestellte Fragen

Sind Ihre Kabel mit OmniScan X3 kompatibel?

Ja. OmniScan X3 verwendet LEMO EPL Mehrfachsteckverbinder mit 50 Ω Impedanz. Wir liefern PAUT-Bündel mit EPL 32-poligen und 64-poligen Steckverbindern, phasenangepasst auf ±1%. Standardlängen (1,5 m, 2,0 m, 3,0 m) sind ab Lager verfügbar; benutzerdefinierte Längen oder Elementzahlen erfordern 4–6 Wochen.

Können Sie Kabel für Zetec TOPAZ oder Sonatest Veo+ liefern?

Ja. Gleiche elektrische Spezifikation (50 Ω phasenangepasste PAUT-Elemente). Der Steckverbinderanschluss variiert je nach Gerät — teilen Sie uns Ihr Gerätemodell mit, und wir bestätigen die richtige Steckverbinderkonfiguration.

Was ist die Mindestbestellmenge für benutzerdefinierte PAUT-Bündel?

5 Baugruppen für benutzerdefinierte Konfigurationen (nicht standardmäßige Elementanzahl, Länge oder Steckverbinder). Standard 32-Element- und 64-Element-Bündel mit LEMO EPL Steckverbindern: 1-Einheit-Mindestbestellung aus Lagerbestand.

Liefern Sie vorkonfektionierte TOFD-Paare?

Ja. TOFD-Matched-Paare mit LEMO 00 Steckverbindern, längenangepasst innerhalb von ±2 mm (Standard) oder ±1 mm (Premium). Lagerlängen: 1,0 m, 1,5 m, 2,0 m, 3,0 m. Benutzerdefinierte Längen auf Anfrage (2–3 Wochen Vorlaufzeit). Jedes Paar wird mit einem Übereinstimmungszertifikat geliefert, das den gemessenen Längendifferenz dokumentiert.

Wie gehen Ihre Kabel mit Hochtemperatur-NDT um?

Unsere FEP- und PFA-Manteloptionen sind für +200°C im Dauerbetrieb ausgelegt. FürAnwendungenBereiche in der Nähe von Schweißarbeiten oder in Hochtemperaturprozessen ist PFA die Standardwahl. ePTFE Dielektrikum ist von Natur aus für +260°C ausgelegt — der Mantel ist immer der begrenzende Faktor, nicht der Kabelkern.

Können Sie IP68-zertifizierte Kabel für Eintauchprüfungen liefern?

Ja. IP68 Baugruppen verwenden einen PE-Außenmantel mit versiegelten LEMO 00 Steckverbindern (für kontinuierliches Eintauchen bis zu 3 m Tiefe ausgelegt). Wir überprüfen die IP68-Konformität gemäß IEC 60529 an Produktionsmustern. Standardlängen für Eintauchkabel: 1,5 m, 2,0 m, 3,0 m.

Benötigen Sie PAUT-Bündel, TOFD-Paare oder Pipeline-ILI-Kabel? Teilen Sie uns die Elementanzahl, den Steckverbindertyp und die Betriebsumgebung mit — Ingenieurauskunft innerhalb von 48 Stunden.

Jetzt ein Angebot anfordern
