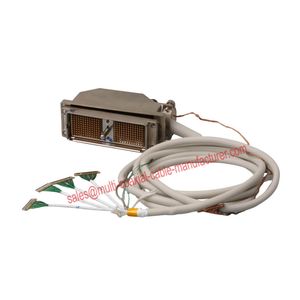

Ultraschallkabelmontagen

Die Kabelbaugruppe, die ein Ultraschallwandler-Array mit der Bildkonsole verbindet, beeinflusst direkt die Bildqualität, die Ergonomie des Sondens und die Zuverlässigkeit des Geräts. Eine 256-Kanal 3D-Herzsonde erfordert, dass jeder Signalweg mit einer zeitlichen Genauigkeit von ±1% beim Beamformer ankommt — anspruchsvolles Phasenabgleich.Mikro-Coaxialkabels werden unter strengen Prozesskontrollen hergestellt.

Wir liefern benutzerdefinierte Ultraschallkabelbaugruppen von 128 bis 512 Kanälen für OEM-Sondenhersteller, Sondenreparaturwerkstätten und Entwickler von Plattformen der nächsten Generation — Prototypenmuster in 3–5 Wochen mit 100% elektrischer Testdokumentation.

【WICHTIGE STATISTIKEN】
- 512 — Maximale Kanäle pro Baugruppe
- ±1% — Phasenabgleichstandard (±0,5% Luftfahrt/premium verfügbar)
- 42–44 AWG — Standarddrahtstärke für Ultraschallsonden
- 3–5 Wochen — Prototypenlieferung

Sondentypen, die wir unterstützen

Kardiak Phased-Array (2D/3D)
128–256 Kanäle für die kardiologische Bildgebung bei Erwachsenen und Kindern. Phasenabgleich ±1% für die Beamforming-Genauigkeit bei einer mittleren Frequenz von 2–5 MHz. 42 AWG Standard, 256 ch typisch, 9,6 mm Bündel-OD, 50 Ω Impedanz.

Abdomen / OB-GYN Konvex
128–192 Kanal gebogene Array-Sonden, die bei 3–8 MHz arbeiten. Flexibles PUR-ummanteltes Nabelkabel, optimiert für längere Scan-Sitzungen. 42 AWG, 128–192 ch.

Lineare Hochfrequenz (MSK / Vaskulär)
128–256 Kanal lineare Array-Sonden bei 8–18 MHz für muskuloskelettale und vaskuläre Bildgebung. Niedrige Kapazität ePTFE Dielektrikum ist bei höheren Frequenzen kritisch, um Signalverzerrung zu minimieren. 42–44 AWG, ePTFE, ≤ 95 pF/m.

3D/4D Matrix-Array
256–512 Kanäle für volumetrische Echtzeitbildgebung. Höchste Kanal-Dichte erfordert 44 AWG, um einen handhabbaren Bündeldurchmesser zu erreichen. Engste Phasenabgleichtoleranz (±0,5% verfügbar). 44 AWG, 256–512 ch, 7,8–11,2 mm Bündel-OD.

TEE (Transösophageale Echokardiographie)
64–128 Kanal Miniatur-Array in einer schluckbaren Sondenspitze. Das Kabel muss wiederholter Exposition gegenüber Magensäure und Hochdesinfektion standhalten. 44 AWG, PFA-Ummantelung, ISO 10993 biokompatibel.

Tragbar / Point-of-Care
Kompakte Kabel für tragbare und tablet-verbundene Ultraschallgeräte. Minimieren Sie Durchmesser und Gewicht für den Komfort des Klinikpersonals. 44 AWG, 64–128 ch, leichtes PUR-Gehäuse.

Ersatz / Zweitquelle
OEM-äquivalente Ersatzkabel für GE-, Philips-, Siemens-, Mindray-Plattformen. Gleiche Spezifikation, schnellere Lieferung (3–5 Wochen gegenüber 8–16 Wochen OEM-Kanal). Vollständige TDR-Zertifizierung.

Plattformkompatibilität

Hinweis: Wir stellen Kabel her, die den ursprünglichen Spezifikationen entsprechen. Wir sind nicht mit einem der oben genannten Plattformhersteller verbunden oder von diesen unterstützt.

Warum Phasenanpassung in der Ultraschalltechnik wichtig ist

Phased-Array-Ultraschallbildgebung nutzt präzise Zeitverzögerungsteuerung über alle Wandler-Elemente, um den akustischen Strahl zu fokussieren und zu steuern. Der Beamformer geht davon aus, dass alle Kabelkanäle identische elektrische Propagationsverzögerungen haben. Wenn ein Kanal elektrisch 2% länger ist, feuert das entsprechende Element 2% später — was zu Wellenfrontverzerrungen führt, die die laterale Auflösung verschlechtern, Gitterlappenartefakte einführen und den Bildkontrast verringern.

Die Auswirkungen skalieren mit der Frequenz. Bei 3 MHz (Herz) entspricht ein 2% Phasenfehler über 2 m Kabel ungefähr 0,26 ns Zeitfehler — bemerkbar, aber oft tolerierbar. Bei 15 MHz (lineares MSK) führt derselbe 2% Fehler zu sichtbaren Auflösungsverschlechterungen. Bei 20+ MHz (Hochfrequenzforschung) wird der Phasenabgleich kritisch für eine brauchbare Bildqualität.

Unsere Fertigung kontrolliert den Phasenabgleich durch:
1. ePTFE-Dielektrikum-Extrusion mit Wandstärke, die auf ±0,005 mm kontrolliert wird, wodurch ein konsistentes Dk über die gesamte Produktionscharge erzeugt wird.
2. TDR-Messung jedes einzelnen Kabelelements für die Ausbreitungsverzögerung (ps/m) bei der Eingangskontrolle.
3. Sortierung der Kabel in passende Behälter mit einer elektrischen Längentoleranz von ±0,25%.
4. Bündelmontage aus passenden Behältern mit Positionszuordnung zur Minimierung systematischer Fehler.
5. Abschlussverifizierung des Bündels auf ±1,0% (Standard) oder ±0,5% (Premium/Luftfahrt).
6. TDR-Zertifikat pro Kanal, das die gemessene Ausbreitungsverzögerung jedes Elements dokumentiert, mit jeder phasenangepassten Montage versendet.

Kabelspezifikationen für Ultraschall

Ultraschallkabelmontageprozess

Schritt 1: Spezifikationsprüfung (48 Stunden)
Teilen Sie Ihre Sondenzeichnung oder Spezifikation. Wir bestätigen AWG, Kanalanzahl, Phasentoleranz, Steckertyp, Kabellänge und Mantelanforderungen. Formelles Angebot wird erstellt.

Schritt 2: Design for Manufacturability (Woche 1)
Ingenieurevaluierung der Kabelverlegung, Biegeradiusbeschränkungen, Steckerschnittstelle und Zugentlastungsdesign. DFM-Feedback wird kostenlos bei qualifizierten Projekten bereitgestellt.

Schritt 3: Prototypenherstellung (Wochen 2–5)
5–10 Prototypmontagen werden produziert. Jede Montage erhält 100% elektrische Tests: Kontinuität, TDR-Impedanz pro Kanal, HiPot 500V DC, Isolationswiderstand. Phasenangepasste Montagen beinhalten ein TDR-Zertifikat pro Kanal.

Schritt 4: Qualifikationstests in Ihren Einrichtungen
Installieren Sie Prototypen in Ihrem Sondengehäuse. Überprüfen Sie die Bildqualität, Signalintegrität, mechanische Passform, Flexlebensdauer. Wir unterstützen Ihre Qualifikation mit allen zusätzlichen benötigten Testdaten.

Schritt 5: Produktion (Laufend)
50–10.000+ Montagen pro Monat. ISO 9001 kontrolliert mit Chargenrückverfolgbarkeit. Vollständiges Dokumentationspaket: CoC, elektrische Testprotokolle, TDR-Zertifikate, RoHS/REACH/ISO 10993-Erklärungen.

Häufig gestellte Fragen

Welches AWG ist für Ultraschallsondenkabel standardmäßig?

42 AWG (0,48 mm OD) ist Standard für 128–256 Kanalsonden — das Arbeitspferd der Branche. 44 AWG (0,38 mm OD) wird für 256–512 Kanal hochdichte 3D/4D-Sonden verwendet, bei denen der Bündeldurchmesser minimiert werden muss. Beide verwenden ePTFE-Dielektrikum, silberbeschichtete Leiter und doppelschichtige Abschirmung bei 50 Ω Nennimpedanz.

Können Sie Kabel liefern, die mit GE- oder Philips-Sonden kompatibel sind?

Wir stellen Kabel nach denselben elektrischen und dimensionalen Spezifikationen her, die in diesen Plattformen verwendet werden — übereinstimmendes AWG, Impedanz, Phasentoleranz, Steckermuster und Kabellänge. Die Kompatibilität wird durch ein TDR-Zertifikat, 100% elektrische Tests und ein Spezifikationsvergleichsdokument verifiziert. Wir beliefern Sondenreparaturwerkstätten und OEM-Zweitquellenprogramme.

Was kostet die Phasenanpassung?

Die Phasenanpassung erhöht die Kosten für die Kabelmontage um etwa 15–25% im Vergleich zu nicht angepassten Bündeln. Die Kosten entstehen durch die individuelle TDR-Messung der Kabel, die Sortierung in Behälter (einige Kabel fallen außerhalb der Toleranz und werden in nicht angepasste Bestellungen umgeleitet) und die Abschlussverifizierung des Bündels. Für UltraschallbildgebungAnwendungen, ist dieser Kostenpunkt zwingend erforderlich — nicht angepasste Kabel führen zu messbaren Qualitätsverlusten im Bild.

Wie lange hält ein Sondenkabel?

Typische Spezifikation für die Flexlebensdauer: > 500.000 Zyklen bei 30 mm Biegeradius für 42 AWG 7-Draht-Konstruktion. In der klinischen Anwendung entspricht dies etwa 5–8 Jahren für eine vielbeschäftigte Krankenhaussonde (50–100 Scans/Tag). Kabelausfälle sind der häufigste Grund für die Außerdienststellung von Ultraschallsonden — oft durch Kabelersatz reparierbar, anstatt die gesamte Sonde zu ersetzen.

Welche Dokumentation wird bereitgestellt?

Jede Montage wird mit folgendem versendet: Konformitätszertifikat (CoC), 100% elektrische Testprotokolle (pro Seriennummer), TDR-Phasenanpassungszertifikat (phasenangepasste Bündel), RoHS/REACH-Erklärung, ISO 10993-Biokompatibilitätsdeklaration (falls zutreffend). Dieses Paket unterstützt FDA 510(k)-Einreichungen, CE-Technikdokumente und ISO 13485-Lieferantenqualifikation.

Können Sie ein bestehendes Sondenkabel anhand einer Probe anpassen?

Ja. Senden Sie das Kabel (oder die defekte Sonde) und wir erstellen die Spezifikation durch TDR-Messung, optische Analyse und Materialidentifikation. Bearbeitungszeit: 3–5 Werktage zur Erstellung der Ersatzspezifikation. Ingenieurgebühr wird auf die erste Produktionsbestellung angerechnet.

Benötigen Sie eine phasenangepasste Ultraschallkabelmontage? Teilen Sie Kanalanzahl, AWG und Steckertyp — Ingenieureangebot innerhalb von 48 Stunden.
