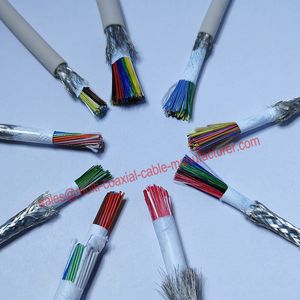

MRT- & CT-Scanner-Kabelbaugruppen

MRT-, CT- und PET-Scanner stellen jeweils einzigartige und extreme Anforderungen an Kabelbaugruppen — Anforderungen, die sich grundlegend von anderen medizinischen Bildgebungskabeln unterscheiden.

MRT erzeugt 1,5–7 Tesla Magnetfelder sowie Hochfrequenzpulse bei 64–300 MHz. Jedes ferromagnetische Material wird zu einer Projektionsgefahr. Jeder lange Leiter im Bohrloch wirkt als Antenne und erhitzt Gewebe an der Kabelspitze. Das Kabeldesign muss alle ferromagnetischen Metalle eliminieren und RF-induziertes Erhitzen durch segmentierte Abschirmtopologie verhindern.

CT-Scanner drehen die Gantry in 0,27–0,5 Sekunden pro Umdrehung — kontinuierlich, 24/7, während der 10+ Jahre langen Lebensdauer des Scanners. Kabel, die rotierende Komponenten mit stationärer Elektronik verbinden, müssen 5–10 Millionen Torsionszyklen ohne Impedanzdrift oder Leiterermüdung überstehen.

PET-Detektoren benötigen ultraniedrigrauschige Signalkabel mit einer Abschirmwirkung von über 85 dB bei 100 MHz, um schwache Scintillationssignale aus einer hoch-EMI-Umgebung im Scannerbohrloch zu extrahieren.

Wir stellen spezialisierte Kabelbaugruppen für alle drei Modalitäten her, die die spezifischen Material-, mechanischen und elektromagnetischen Anforderungen jeder einzelnen berücksichtigen.

MRT-kompatible Kabelbaugruppen

Projektionssicherheit — Null ferromagnetische Materialien
Jede Metallkomponente im Kabel muss nicht-ferromagnetisch sein — nicht nur "niedrig-magnetisch", sondern tatsächlich nicht-ferromagnetisch gemäß ASTM F2052 (Ablenkungswinkel < 45° am Scanner-Eingang). Dies schließt ein: Nickel, Eisen, Kobalt, nickelbeschichtete Kontakte, Edelstahlgeflecht (das nach Kaltverformung ferromagnetisch wird), verzinkte Stahlbeschläge.

Akzeptable Materialien:

SAR-Erhitzungsprävention — Segmentierte Abschirmtopologie
Die Eliminierung ferromagnetischer Metalle verhindert die Projektionsgefahr, verhindert jedoch nicht das RF-induzierte Gewebeerhitzen. Lange Kabel im MRT-Bohrloch wirken als Antennen bei der Larmorfrequenz (64 MHz bei 1,5T, 128 MHz bei 3T, 298 MHz bei 7T). Ein resonantes Kabel kann Gewebe an der Kabelspitze um 5–10°C erhitzen — klinisch gefährlich.

Unser Design verwendet segmentierte Abschirmtopologie: Die Kabelabschirmung wird in Abständen von lambda/4 (ca. 7–8 cm bei 3T/128 MHz) durch RF-Drossel-Elemente (hochimpedante Ferritperlen oder resonante Fallen) unterbrochen. Dies verhindert, dass das Kabel als Halbwell- oder Vollwellantenne bei der Larmorfrequenz wirkt, wodurch induzierte Ströme und die Erhitzung der Spitze begrenzt werden.

SAR-Test: Durchgeführt gemäß IEC 60601-2-33 Anhang EE in ASTM Gewebeäquivalentphantom. Wir berichten über die maximale lokale SAR (W/kg) an der Kabelspitze unter der ungünstigsten Kabelpositionierung (parallel zu B0, zentriert im Bohrloch). Compliance-Schwelle: gemäß Kundenspezifikation oder IEC 60601-2-33 Normalmodusgrenze.

MRT-Feldstärke-Kompatibilität:

Die Standardproduktion deckt 1,5T und 3T ab (die überwiegende Mehrheit der klinischen MRT-Installationen weltweit). 7T erfordert eine maßgeschneiderte Ingenieurleistung zur Segmentierung des Abschirmabstands und wird projektbezogen angeboten.

CT-Scanner-Gantry-Kabel

CT-Gantry-Kabel verbinden rotierende Scannerkomponenten (Röntgenröhre, Detektoranordnung, Datenerfassungssystem) mit stationärer Elektronik über Schleifringe oder drahtlose Datenverbindungen. Die definierende Anforderung: kontinuierliche ±360°-Drehung bei sub-sekündlicher Umdrehungsgeschwindigkeit während der gesamten Lebensdauer des Scanners.

Das Design des CT-Gantry-Kabels teilt die gegenläufigen Konstruktionsprinzipien von chirurgischen Roboterkabeln (siehe Seite zur Roboterchirurgie-Anwendung), jedoch in größerem Maßstab und mit höheren Zyklen. Die primäre ingenieurtechnische Herausforderung besteht darin, die Signalintegrität bei Multi-Gigabit-Datenraten aufrechtzuerhalten, während das Kabel kontinuierlichen Rotationsverformungen unterliegt.

PET-Detektorkabel

ET (Positronen-Emissions-Tomographie) Scanner detektieren 511 keV Vernichtungsphotonenpaare mithilfe von Scintillationskristall + Photodetektoranordnungen, die in einem Ring um den Patienten angeordnet sind. Signalkabel, die Detektormodule mit der Elektronik zur Zufallszählung verbinden, müssen Folgendes bieten:

Ultraniedriges Rauschen: PET-Scintillationssignale sind schwach (< 1 mV). Kabelinduzierte Geräusche müssen durch eine Abschirmwirkung von > 85 dB bei 100 MHz minimiert werden.

Hohe Abschirmung: Doppelt abgeschirmte Konstruktion (Folie + doppelt geflochten) mit einer Abschirmwirkung von > 85 dB, im Vergleich zu ~40 dB für standardmäßige einfach abgeschirmte Mikro-Coax.

Timing-Präzision: Das Zufallstiming-Fenster in modernen TOF-PET beträgt 200–400 ps. Die Variation der Kabelausbreitungsverzögerung muss kontrolliert werden, um Timing-Jitter zu vermeiden.

Kabelspezifikation: 42 AWG, ePTFE Dielektrikum, Folie + doppelt Ag-beschichtetes Cu-Geflecht (> 85 dB), phasenangepasst für timingkritische Kanäle, PFA-Ummantelung. Stecker: typischerweise MMCX oder kundenspezifisch hochdicht.

Spezifikationen Zusammenfassung — MRT, CT, PET

Häufig gestellte Fragen

Welche MRT-Feldstärken werden unterstützt?

Standardproduktion: MR-Bedingungen bei 1,5T und 3T, die die überwiegende Mehrheit der klinischen Installationen abdecken. Die Abschirmsegmentierung ist auf 64 MHz (1,5T) und 128 MHz (3T) Larmorfrequenzen abgestimmt. 7T erfordert eine maßgeschneiderte Ingenieurleistung zur Abschirmsegmentierung mit einem Entwicklungszyklus von 8–12 Wochen.

Kann das Ändern nur des Steckers ein Kabel MRT-kompatibel machen?

Der Austausch des Steckers adressiert die Projektionsgefahr (durch Eliminierung ferromagnetischer Stecker Materialien), löst jedoch nicht das Problem der SAR-Erhitzung. Für Kabel, die kürzer als 10 cm sind und vollständig außerhalb des MRT-Bohrlochs bleiben, kann ein Steckerwechsel ausreichend sein. Für Kabel, die länger als 15 cm sind und im Bohrloch verlaufen, sind auch segmentierte Abschirmung und SAR-Tests erforderlich. Die Faustregel: Wenn das Kabel lang genug ist, um als Antenne bei der Larmorfrequenz zu wirken, benötigt es eine segmentierte Abschirmung.

Welche SAR-Testdokumentation stellen Sie zur Verfügung?

SAR-Testbericht gemäß IEC 60601-2-33 Anhang EE Methodik, einschließlich: Testaufbau (Phantomzusammensetzung, Kabelposition, Feldstärke), gemessene lokale SAR an der Kabelspitze (W/kg), Vergleich zu anwendbaren Grenzwerten und Bestimmung von Bestehen/Nichtbestehen. Die Tests werden in einem akkreditierten MRT-Sicherheitsprüflabor durchgeführt.

Kann dasselbe Kabel sowohl in 1,5T als auch in 3T funktionieren?

Nicht optimal. Der Abstand der Abschirmsegmentierung ist auf eine spezifische Larmorfrequenz abgestimmt. Ein Kabel, das für 3T (128 MHz, ~8 cm Segmente) optimiert ist, wird bei 1,5T (64 MHz, ~25 cm Segmente) nicht optimal sein. Für die Kompatibilität mit mehreren Feldstärken können wir ein dual abgestimmtes Segmentierungsmuster entwerfen, aber dies ist ein maßgeschneidertes Ingenieurprojekt.

Wie viele Torsionszyklen benötigt ein CT-Kabel tatsächlich?

Ein beschäftigter CT-Scanner führt etwa 50–100 Scans pro Tag durch, wobei jeder Scan 10–30 Gantry-Drehungen umfasst. Das sind etwa 500–3.000 Drehungen pro Tag oder 180.000–1.100.000 pro Jahr. Über eine 10-jährige Lebensdauer des Scanners: 1,8–11 Millionen Gesamtdrehungen. Unsere Standardspezifikation von 5M Zyklen deckt die Mehrheit der Installationen ab; 10M Premium-Spezifikation deckt hochgenutzte Krankenhaus-Scanner ab.

Liefern Sie Kabel für Siemens, GE oder Philips MRT/CT-Systeme?

Wir liefern Kabelbaugruppen an OEMs für MRT und CT sowie an Drittanbieter von Komponenten. Wir liefern keine Ersatzkabel für spezifische Scanner-Modelle von Siemens, GE oder Philips. Unsere Kunden sind Unternehmen, die neue Scanner-Komponenten, RF-Spulen oder Detektormodule entwerfen, die MRT-sichere oder CT-zugelassene Kabelbaugruppen benötigen.

Entwerfen Sie Kabel für MRT, CT oder PET? Teilen Sie uns die Modalität, die Feldstärke (MRT) oder die Rotationsspezifikation (CT), die Kabelführung und die Signalanforderungen mit – wir werden die optimale Materialauswahl und den Testweg skizzieren.
