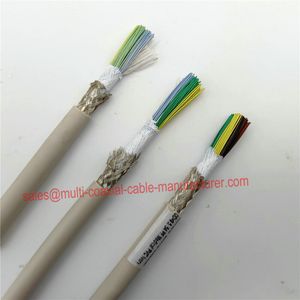

Ersatz-Ultraschallsondenkabel

Wenn ein kritisches Ultraschallsondenkabel ausfällt, benötigen Sie einen Ersatz, der den ursprünglichen Spezifikationen entspricht – nicht eine Annäherung. Wir stellen OEM-äquivalente Ersatz-Ultraschallsondenkabel her, die AWG, Impedanz (50 Ω ±2 Ω), phasenangepasste elektrische Länge (±1 %), Außendurchmesser und Anschluss-Schnittstelle entsprechen. Lieferung in 3–5 Wochen – im Vergleich zu 8–16 Wochen OEM-Lieferzeiten, die Sonden in Ihrer Reparaturwarteschlange untätig lassen.

Diese Seite ist für Sondenreparaturwerkstätten, OEM-Zweitbeschaffungsteams und Medizintechnikunternehmen, die die Resilienz der Lieferkette aufbauen. Wir sind ein Kabelhersteller, kein Teilehändler. Jedes Ersatzkabel wird nach Spezifikation mit vollständiger elektrischer Testdokumentation hergestellt.

Kompatible Plattformen

Hinweis: Wir stellen Kabel her, die den ursprünglichen Spezifikationen entsprechen. Wir sind nicht mit oder von einem der oben aufgeführten Plattformhersteller verbunden oder unterstützt. Plattformnamen werden ausschließlich zur Identifizierung der Kabelkompatibilität verwendet.

Warum ein hergestelltes Ersatzteil anstelle des OEM-Kanals verwenden

Schnellere Lieferung
Die ursprünglichen OEM-Kanäle erfordern typischerweise 8–16 Wochen – manchmal länger, wenn der Bestand zugewiesen wird. Unser hergestellter Ersatz liefert in 3–5 Wochen. Für Sondenreparaturwerkstätten bedeutet dies eine schnellere Reparaturzeit und höhere Sondennutzungsraten.

Zweitquelle-Qualifikation
Die Etablierung eines genehmigten Kabelzulieferers als Zweitquelle reduziert die Abhängigkeit von einem einzigen Lieferanten – ein wachsendes Problem, da globale Lieferketten Störungen ausgesetzt sind. Unser ISO 9001-Dokumentationspaket unterstützt die formale Qualifikation der Zweitquelle in Ihrem Lieferantenmanagementsystem.

Ersatz am Lebensende
Wenn ein OEM ein Sondenmodell einstellt, werden Ersatzkabel über die ursprünglichen Kanäle nicht mehr verfügbar. Wir können Kabel nach den ursprünglichen Spezifikationen unbegrenzt herstellen und die Lebensdauer Ihrer Sondenflotte verlängern.

Maßgeschneiderte Längen
OEM-Kanäle liefern typischerweise feste Kabellängen. Wir stellen auf Ihre genau benötigte Länge (±5 mm Toleranz) her, was die Integration in das Sondengehäuse vereinfacht und überflüssiges Kabelmanagement im Griff eliminiert.

Kostenstruktur
Hergestellte Ersatzkabel sind typischerweise 25–40 % günstiger als die Preise der OEM-Kanäle bei gleichwertiger Spezifikation, wobei die Einsparungen bei höheren Volumina (50+ Baugruppen pro Bestellung) steigen.

Wie unser Ersatzprozess funktioniert

Schritt 1: Originalkabel-Spezifikation oder defektes Muster senden
Teilen Sie die ursprüngliche Kabelzeichnung, das Datenblatt oder ein defektes Kabelmuster mit. Wir benötigen: AWG-Drahtstärke, Kernanzahl, Impedanz, Phasenanpassungstoleranz, Steckertyp (beide Enden), Kabellänge, Mantelmaterial und spezielle Anforderungen (Biokompatibilität, Sterilisationskompatibilität).

Wenn Sie eine Zeichnung haben → Angebot in 48 Stunden.
Wenn Sie nur ein defektes Muster haben → Wir erstellen eine Rückentwicklung (3–5 Werktage hinzufügen).

Schritt 2: Spezifikationsabgleich & formelles Angebot (48 Stunden)
Unser Ingenieurteam bestätigt, dass alle Parameter mit dem Original übereinstimmen. Sie erhalten ein formelles Angebot, das Folgendes umfasst: Stückpreis bei Prototyp- und Produktionsvolumen, Spezifikationsvergleichsdokument (unser Kabel vs. Original), MOQ und Lieferzeit.

Schritt 3: Prototypmuster mit vollständiger Verifizierung (3–5 Wochen)
Wir stellen 5–10 Prototyp-Baugruppen her und versenden mit:
- Spezifikationsvergleichsdokument (Parameter für Parameter vs. Original)
- 100 % elektrische Testprotokolle (Kontinuität, TDR-Impedanz, HiPot, Isolationswiderstand)
- TDR-Phasenanpassungszertifikat (wenn phasenangepasst)
- RoHS/REACH-Erklärung
- Konformitätszertifikat

Schritt 4: Abnahmetests in Ihrer Einrichtung
Installieren Sie Prototypkabel in Ihren Sonden und führen Sie Ihre standardmäßige Eingangskontrolle und Funktionstest durch. Überprüfen Sie die Bildqualität, Signalintegrität und mechanische Passform. Wenn der Ersatz Ihre Abnahmekriterien erfüllt, ist das Kabel qualifiziert.

Schritt 5: Produktionsaufträge
Nach der Qualifizierung erteilen Sie wiederholte Produktionsaufträge zu vereinbarten Preisen. Rahmenauftragsprogramme sind für Reparaturbetriebe mit hohem Volumen verfügbar (monatliche oder vierteljährliche Lieferungen).

Reverse Engineering von defektem Muster

Wenn keine Zeichnung oder Datenblatt verfügbar ist, senden Sie uns das defekte Kabel. Unser Reverse-Engineering-Prozess:

Elektrische Analyse
- TDR-Messung: Impedanzprofil, elektrische Länge, Ausbreitungsgeschwindigkeit pro Kanal
- Kapazitäts- und DC-Widerstandsmessung
- Phasenanpassungsanalyse über alle Kanäle (bei Mehrkernkabeln)

Physikalische Analyse
- Laser-Mikrometer: Kabel-OD, Dielektrikum-OD, Leiterdurchmesser
- Querschnittsmikroskopie: Schichtidentifikation, Geflechtwinkel, Folienwickelrichtung
- Materialidentifikation: Mantel (PVC/PUR/PFA/FEP), Dielektrikum (ePTFE/FEP/PTFE), Leiterbeschichtung

Steckverbinderanalyse
- Steckverbinderidentifikation: Hersteller, Serie, Kontaktanzahl, Rastermaß
- Pin-Belegungskarte
- Anschlussmethode: Löten, Crimpen oder Schweißen

Bearbeitungszeit: 3–5 Werktage ab Eingang der Probe bis zum Spezifikationsdokument. Zusätzliche Kosten: Ingenieurgebühr, die pro Projekt angegeben wird (typischerweise 500–1.500 USD, abhängig von der Komplexität, angerechnet auf den ersten Produktionsauftrag von 50+ Baugruppen).

Spezifikationsvergleich – Was wir anpassen

Dokumentationspaket

Jedes Ersatzkabel wird mit einem vollständigen Dokumentationspaket geliefert, das Ihr Qualitätssystem und Ihre regulatorischen Unterlagen unterstützt:

- Konformitätszertifikat (CoC) — pro Charge, unter Bezugnahme auf Ihre Bestellung und Kabelspezifikation
- 100% Elektrische Testprotokolle — pro Seriennummer: Durchgängigkeit, TDR-Impedanz, HiPot 500V DC, Isolationswiderstand ≥ 100 MΩ
- TDR Phasenanpassungszertifikat — pro Kanal Ausbreitungsverzögerung (nur phasenangepasste Kabel)
- Spezifikationsvergleichsdokument — Parameter-für-Parameter-Vergleich gegenüber dem Originalkabel
- RoHS/REACH-Konformitätserklärung
- ISO 10993 Biokompatibilitätsdeklaration (sofern zutreffend)
- Materialzertifikat — Identifikation des Leiters, Dielektrikums, Mantelmaterials
- Erstartikelinspektionsbericht (FAIR) — auf Anfrage für die erste Produktionscharge verfügbar

Dieses Paket unterstützt FDA 510(k) Änderungsbenachrichtigungen, CE-Technische Dateiaktualisierungen und ISO 13485 Lieferantenqualifikationsanforderungen.

Volumen- und Preisstruktur

Mindestbestellmenge nach Qualifizierung: 10 Baugruppen pro Bestellung.
Werkzeuge: Keine Werkzeugkosten für Standardsteckverbindertypen. Individuelle Überformungswerkzeuge werden separat angeboten (einmalig, typischerweise 2.000–5.000 USD).

Häufig gestellte Fragen

Können Sie ein Kabel basierend auf einem defekten Muster anstelle einer Zeichnung ersetzen?

Ja. Senden Sie das defekte Kabel und wir führen ein Reverse Engineering über TDR (Impedanz, elektrische Länge, VoP), optische Messung (Kabel-OD, Dielektrikum-OD) und Materialanalyse (Mantel-ID) durch. Fügt 3–5 Werktage hinzu, um die Ersatzspezifikation zu erstellen. Ingenieurgebühr typischerweise 500–1.500 USD, angerechnet auf den ersten Produktionsauftrag von 50+ Baugruppen.

Benötigen Ersatzkabel eine FDA 510(k)-Benachrichtigung?

Typischerweise nein – ein Lieferantenwechsel, der die gleiche Kabelspezifikation beibehält, qualifiziert sich normalerweise als eine nicht signifikante Änderung gemäß 21 CFR Teil 807. Das Spezifikationsvergleichsdokument, das wir bereitstellen, unterstützt Ihre Änderungsbewertung. Dies ist jedoch eine regulatorische Entscheidung, die von Ihrem Team für regulatorische Angelegenheiten getroffen werden muss, nicht von uns als Kabelanbieter.

Wird das Ersatzkabel die Garantie der Sonde ungültig machen?

Wenn die Sonde bereits außerhalb der OEM-Garantie ist (was bei den meisten Sonden der Fall ist, die in die Reparatur durch Dritte gehen), ist dies kein Faktor. Bei Sonden unter Garantie überprüfen Sie bitte Ihr OEM-Serviceabkommen. Unser Dokumentationspaket bietet die erforderlichen Spezifikationsnachweise für jede Garantie-Diskussion.

Wie nah ist "OEM-äquivalent"?

Wir entsprechen jedem veröffentlichten und messbaren Parameter: AWG, Impedanz, Phasenanpassung, Kapazität, OD, Flexlebensdauer, Materialien. Die Elemente, die wir nicht anpassen können, sind proprietäre Kennzeichnungen, OEM-Teilenummern und alle undokumentierten internen Spezifikationen. Elektrisch und mechanisch funktioniert das Kabel identisch.

Was passiert, wenn das Ersatzteil unseren Akzeptanztest nicht besteht?

Wir arbeiten mit Ihnen zusammen, um die Lücke zu identifizieren. Wenn es ein Spezifikationsproblem auf unserer Seite ist, stellen wir ohne zusätzliche Kosten neu her. In über 4 Jahren Produktion von Ersatzkabeln übersteigt unsere Erstannahmerate 97%.

Mindestbestellmenge für Ersatzkabel?

5 Baugruppen zur Qualifizierung. Nach der Qualifizierung werden Nachbestellungen von 10+ Baugruppen akzeptiert. Rahmenverträge sind für Hochvolumen-Reparaturbetriebe verfügbar (Sondenreparatureinrichtungen, die 20+ Sonden/Monat bearbeiten).

Können Sie auch den Steckverbinder liefern?

Ja. Wir beziehen und terminieren Steckverbinder als Teil der kompletten Kabelmontage. Für I-PEX, HIROSE und LEMO-Steckverbinder halten wir ein Inventar gängiger Serien. Individuelle oder OEM-spezifische Steckverbinder können zusätzliche Vorlaufzeiten erfordern (1–2 Wochen).

Haben Sie ein defektes oder abgelaufenes Sondenkabel? Senden Sie die Spezifikation oder ein physisches Muster – OEM-äquivalentes Angebot innerhalb von 48 Stunden.

Jetzt ein Angebot anfordern
