Can I use ribbon micro coaxial as a direct replacement for FPC/FFC?

Physically, ribbon micro coax is thicker (1.0-1.5 mm vs. 0.3 mm for FPC) and less flexible in tight flat bends. Electrically, it provides dramatically better performance: per-channel 50 ohm impedance control, > 40 dB crosstalk isolation, and bandwidth to 6+ GHz - versus uncontrolled impedance and 5-15 dB isolation in FPC. Replace FPC with ribbon micro coax when signal integrity or EMI compliance fails with FPC.

What ZIF connectors are compatible?

I-PEX CABLINE series (CA II, VS, SS, UX II) and HIROSE DF series (DF36, DF38, DF56， DF81). We stock common I-PEX and HIROSE connectors for fast turnaround. Confirm your connector part number and we will verify cable compatibility.

Can ribbon micro coax be phase-matched?

Yes, though less common than for round bundles. For short ribbon lengths (< 200 mm), phase error contribution is small relative to the main cable bundle. For longer ribbon runs or standalone ribbon application requiring phase matching, we apply the same TDR bin-sorting process as for round bundles.

Minimum order quantity?

10 assemblies for terminated ribbon cables. 100 m minimum for bulk ribbon cable on reel. Prototype: 5 assemblies at prototype pricing. Need ultrasound probe cables for OEM manufacturing or probe repair? Share channel count, AWG, and platform compatibility - engineering quote within 48 hours. Get A Quote Now Related Words: Ribbon Micro Coaxial Cable, Micro Coaxial Ribbon Cable, Flat Micro Coaxial Cable, I-PEX Micro Coaxial Cable, Hirose Micro Coaxial Cable, 0.50mm Pitch Coaxial, Micro Coax Ribbon, Zif Coaxial Cable, Fine Pitch Coaxial Ribbon, LVDS Micro Coaxial Cable

Ribbon Micro Coaxial Cable | 0.40–0.635mm Pitch Samtec HIROSE

Flachband-Mikrokoaxialkabel

Q: Minimum order quantity?

10 assemblies for terminated ribbon cables. 100 m minimum for bulk ribbon cable on reel. Prototype: 5 assemblies at prototype pricing. Need ultrasound probe cables for OEM manufacturing or probe repair? Share channel count, AWG, and platform compatibility - engineering quote within 48 hours. Get A Quote Now Related Words: Ribbon Micro Coaxial Cable, Micro Coaxial Ribbon Cable, Flat Micro Coaxial Cable, I-PEX Micro Coaxial Cable, Hirose Micro Coaxial Cable, 0.50mm Pitch Coaxial, Micro Coax Ribbon, Zif Coaxial Cable, Fine Pitch Coaxial Ribbon, LVDS Micro Coaxial Cable

Ribbon Mikrocoaxial-Kabel — 0,40/0,50/0,635 mm Pitch, 40–44 AWG, 4–64 Adern. I-PEX und HIROSE ZIF-kompatibel. Flache Ribbon-Geometrie für direkte Terminierung. Für LCD/OLED-Displays, Ultraschallsonde-zu-Platine, Hochgeschwindigkeits-Platine-zu-Platine. 50 Ω ±2 Ω, ePTFE Dielektrikum.

Ultra-Dünner Durchmesser × Ultra-Hohe Kern-Dichte

ePTFE Niedrigverlust Dielektrik-Technologie

Doppelschichtabschirmung — Kanalisolierung >40 dB

Hochflexibel — 1M Biege- / 5M Torsionszyklen

ISO 9001 Zertifiziert · Schnelle Bearbeitung · Vollständige Anpassung

Phasenanpassung ±1% — 100% TDR Verifiziert

Jetzt anfragen Anwendungen ansehen

Mehrkernkabelbaugruppen

Produkte

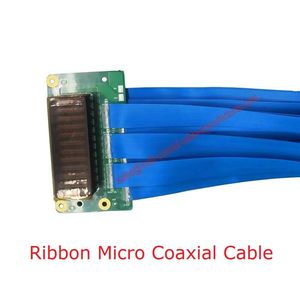

FlachbandMikro-Coaxialkabelordnet einzeln abgeschirmte 50 Ω Mikrokoaxialelemente in einer flachen, parallelen Konfiguration mit kontrolliertem Pitch an — typischerweise 0,40 mm, 0,50 mm oder 0,635 mm von Zentrum zu Zentrum. Diese flache Geometrie ermöglicht eine direkte Verbindung zu Zero-Insertion-Force (ZIF)-Steckverbindern von I-PEX (CABLINE-Serie) und HIROSE (DF-Serie), ohne das Fanning und die Pitch-Konvertierung, die bei runden Bündelkabeln erforderlich sind.

Wir stellen FlachbandMikro-Coaxialkabelmit 4 bis 64 Adern in 40–44 AWG her. Anwendungen umfassen LCD/OLED-Displaypanelverbindungen, Ultraschallsonde-zu-Platine-Schnittstellen, interne Laptop-Kamera/Display-Verbindungen und Hochgeschwindigkeits-Platine-zu-Platine-Interconnects in medizinischen und industriellen Geräten.

Pitch- und Steckverbinderkompatibilität

Pitch	Element AWG	Element OD	Kompatibilität der Stecker	Max. Kerne
0,40 mm	44 AWG	0,38 mm	I-PEX CABLINE-CA II, HIROSE DF56, Samtec	40
0,50 mm	42 AWG	0,48 mm	I-PEX CABLINE-VS, HIROSE DF36, JAE FI-X, Samtec	64
0,635 mm	40 AWG	0,57 mm	I-PEX CABLINE-SS, HIROSE DF14, Legacy ZIF, Samtec	64

Jeder Pitch entspricht einem spezifischen AWG: Der Außendurchmesser des Elements muss kleiner als der Pitch sein, um den Abstand zwischen den Elementen für Handhabung und Löten aufrechtzuerhalten. 0,50 mm Pitch mit 42 AWG (0,48 mm OD) ist die häufigste Konfiguration — verwendet in der Mehrheit der medizinischen Ultraschallsonde-zu-PCB-Verbindungen und Laptop-Displaykabeln.

Technische Spezifikationen

Parameter	40 AWG (0,635 Abstand)	42 AWG (0,50 Abstand)	44 AWG (0,40 Abstand)
Element OD	0,57 mm	0,48 mm	0,38 mm
Impedanz	50 Ω ± 2 Ω	50 Ω ± 2 Ω	50 Ω ± 2 Ω
Dielektrikum	ePTFE (Dk ≈ 1,45)	ePTFE (Dk ≈ 1,45)	ePTFE (Dk ≈ 1,45)
Kapazität	≤ 90 pF/m	≤ 95 pF/m	≤ 110 pF/m
Leiter	Ag-beschichtetes CuAg	Ag-beschichtetes CuAg	Ag-beschichtetes CuAg
Abschirmung	Folie 100 % + Geflecht	Folie 100 % + Geflecht	Folie 100 % + Geflecht
Bänderbreite (20 Kerne)	13,7 mm	10,5 mm	8,5 mm
Bänderbreite (40 Kerne)	26,4 mm	20,5 mm	16,5 mm
Flexlebensdauer (7-strängig)	> 200K Zyklen	> 200K Zyklen	> 200K Zyklen
Biegeradius (flexibel)	≥ 5 mm	≥ 4 mm	≥ 3 mm

Flachband vs. Rundbündel — Wann welches wählen

Faktor	Bänder Mikro Koaxial	Rundbündel
Steckerverkabelung	Direkter ZIF-Stecker (kein Fan-Out)	Benötigt Fan-Out-Platine oder Löten
Formfaktor	Flach – verläuft unter PCBs, in Scharnieren	Rund – verläuft durch Rohre, Kanäle
Kernanzahl Sweet Spot	4–64 Kerne	32–512 Kerne
Phasenausgleich	Möglich, aber weniger verbreitet	Standard (±1,0 % / ±0,5 %)
Routing-Flexibilität	Nur flache Biegung (keine Verdrehung)	3D-Routing, torsionsfähig
Typische Anwendung	Anzeige, Platine-zu-Platine, Prüfen der PCB	Ultraschallbündel, NDT, Katheter
Kosten bei ≤ 40 Kernen	Niedriger (einfachere Montage)	Höher (Bündelungsprozess)
Kosten bei > 64 Kernen	Höher (breites Band, Handhabung schwierig)	Niedriger pro Kanal

Entscheidung: Wählen Sie Flachband, wenn Sie sich mit ZIF-Steckverbindern bei ≤ 64 Adern mit flacher Verlegung verbinden. Wählen Sie runde Bündel für höhere Aderzahlen, 3D-Verlegung oder phasenangepasste Anwendungen.

Anwendung

Medizinische Ultraschallsonde-zu-Platine-Schnittstelle
Kurze Flachbandkabel (50–200 mm), die die Sonde-Transducer-PCB mit dem Hauptkabelbündel-Fan-Out-Board verbinden. 20–64 Adern bei 0,50 mm Pitch, terminiert mit I-PEX CABLINE-VS oder HIROSE DF36 ZIF-Steckverbindern. Die Phasenanpassung auf der Flachbandebene wird vom Hauptbündel übernommen — der Flachbandabschnitt ist kurz genug, dass sein Beitrag zum Phasenfehler vernachlässigbar ist.

LCD/OLED-Displaypanelverbindung
Interne Displaykabel in medizinischen Monitoren, Ultraschallkonsole-Displays und tragbaren Geräteschirmen. LVDS oder eDP Protokoll. 20–40 Adern bei 0,50 mm oder 0,40 mm Pitch. I-PEX CABLINE-CA II ist der Industriestandardstecker.

Interne Kabel für Laptops und Tablets
Verbindungen für Kameramodule, Displays und Antennen. Hochvolumenanwendung mit 0,40 mm Pitch für maximale Dichte. Wir liefern Kabelbaugruppen an Laptop- und Tablet-ODMs, die benutzerdefinierte Längen und Konfigurationen benötigen.

Hochgeschwindigkeits-Platine-zu-Platine-Interconnect
Datenverbindungen zwischen PCBs in medizinischen Bildgebungsgeräten, industriellen Steuerungen und Testinstrumenten. Flachband-Mikrokoax bietet pro Kanal Abschirmung, die flache Flexkabel (FPC/FFC) nicht bieten können — entscheidend, wenn die Signalintegrität bei 1+ GHz wichtig ist.

Häufig gestellte Fragen

Kann ich Flachband-Mikrokoaxial als direkten Ersatz für FPC/FFC verwenden?

Physisch ist Flachband-Mikrokoax dicker (1,0–1,5 mm vs. 0,3 mm für FPC) und weniger flexibel bei engen flachen Biegungen. Elektrisch bietet es dramatisch bessere Leistung: pro Kanal 50 Ω Impedanzkontrolle, > 40 dB Übersprechen-Isolation und Bandbreite bis 6+ GHz — im Vergleich zu unkontrollierter Impedanz und 5–15 dB Isolation in FPC. Ersetzen Sie FPC durch Flachband-Mikrokoax, wenn die Signalintegrität oder die EMI-Konformität mit FPC fehlschlägt.

Welche ZIF-Steckverbinder sind kompatibel?

I-PEX CABLINE-Serie (CA II, VS, SS, UX II) und HIROSE DF-Serie (DF36, DF38, DF56, DF81). Wir führen gängige I-PEX und HIROSE-Stecker für schnelle Bearbeitung. Bestätigen Sie Ihre Steckverbindernummer und wir werden die Kabelkompatibilität überprüfen.

Kann Flachband-Mikrokoax phasenangepasst werden?

Ja, obwohl weniger verbreitet als bei runden Bündeln. Für kurze Flachbandlängen (< 200 mm) ist der Beitrag zum Phasenfehler im Vergleich zum Hauptkabelbündel gering. Für längere Flachbandläufe oder eigenständige Flachbandanwendungen, die eine Phasenanpassung erfordern, wenden wir denselben TDR-Bin-Sortierungsprozess an wie für runde Bündel.

Mindestbestellmenge?

10 Baugruppen für terminierte Flachbandkabel. 100 m Mindestmenge für Flachbandkabel auf Rolle. Prototyp: 5 Baugruppen zu Prototyp-Preisen.

Benötigen Sie Ultraschallsondekabel für die OEM-Herstellung oder Sonde-Reparatur? Teilen Sie die Kanalanzahl, AWG und Plattformkompatibilität mit – Ingenieure bieten innerhalb von 48 Stunden ein Angebot an.

Jetzt ein Angebot anfordern

Verwandte Wörter: FlachbandMikro-Coaxialkabel, Mikrokoaxial-Flachbandkabel, flaches Mikrokoaxialkabel, I-PEX Mikrokoaxialkabel, Hirose Mikrokoaxialkabel, 0,50 mm Pitch Koaxial, Mikrokoax Flachband, Zif Koaxialkabel, feiner Pitch Koaxial-Flachband, LVDS Mikrokoaxialkabel

Anwendungen

Ultraschallsonde & Wandler

Moderne 3D-Ultraschallsonden enthalten 128–512 piezoelektrische Elemente, die präzise abgestimmte elektrische Weglängen für eine genaue Strahlformung erfordern. Mehrkern-Mikrokoaxialkabel bieten eine kanalweise Abschirmung mit phasenabgestimmter Konstruktion und dienen als zentrale Verbindung für GE-, Philips-, Siemens- und Mindray-Plattformen.

Medizinische Endoskopkamera

Endoskop-Einführungsschläuche mit einem Durchmesser von 2–4 mm müssen HD/4K-Video übertragen, während sie mehr als 1 Million Flexzyklen standhalten. Mit 42–46 AWG litzeartigen Leitern erreicht der Außendurchmesser bis zu 1,2 mm und unterstützt HD-SDI- und 4K LVDS Signale, während die ISO 10993 Biokompatibilitätsanforderungen erfüllt werden.

Roboterchirurgie-Kabel

Roboterchirurgiearme müssen Bildsignale, elektrochirurgische RF-Leistung, Motorantriebsströme und faseroptische Beleuchtung durch ±270° drehbare Gelenke übertragen — alles innerhalb einer einzigen hybriden Baugruppe. Mikrokoaxiale Elemente dienen als das Signal-Kern, qualifiziert für 5 Millionen torsionale Flexzyklen.

NDT-Ultraschallprüfung (PAUT / TOFD)

Schweißinspektion und Korrosionskartierung in der petrochemischen, nuklearen und Luft- und Raumfahrtindustrie verwenden PAUT und TOFD — und erfordern 16–256 Kern, phasenabgestimmte ±1%, 50 Ω Mikrokoaxialbündel mit industriellen PUR/FEP/PTFE-Ummantelungen, die den ASME V- und EN 583-2-Standards entsprechen.

MRT-kompatible Gerätekabel

Der MRT-Bereich präsentiert drei elektromagnetische Umgebungen, die erfordern, dass alle Metalle die ASTM F2503 ferromagnetische Bewertung bestehen. Nicht-magnetische, silberbeschichtete Kupferlegierungsleiter erfüllen die 1,5T/3T MRT-Sicherheitsanforderungen für MRT-geführte Eingriffe, Spulenverbindungen und CT-Detektorarray-Verbindungen.

Halbleiter / Industrierobotik / Luft- und Raumfahrt

Die AOI-Inspektion von Halbleiterwafern, das Routing von Industrierobotergelenken und Luft- und Raumfahrtsensorarrays erfordern alle hochdichte, feindrähtige Kabel mit strenger Impedanzkontrolle und Signalintegrität — Bereiche, in denen Mikrokoaxialkabel unvergleichliche Leistung bei Hochfrequenzübertragungen, Kanalisolierung und kompakter Bauweise liefern.
