Typen von Roboterchirurgie-Plattformen

Chirurgische Robotersysteme benötigen Kabelbaugruppen, die sich von anderen medizinischen Anwendungen unterscheiden. Ein einzelner Roboterinstrumentarm muss Ultraschallbildsignale, HD/4K-Video, elektrochirurgische RF-Leistung, Motorantriebströme, Daten von Kraftsensoren und Beleuchtungsfasern transportieren – alles durch einen 5–12 mm Trokarport, während er kontinuierliche ±270° Handgelenksrotation bei über 5 Millionen torsionalen Zyklen über die Lebensdauer des Instruments übersteht.

Standardmedizinische Kabel sind für lineare Flexibilität (vor- und zurückbiegen) ausgelegt. Chirurgische Roboterkabel müssen torsionale Flexibilität (rotationales Verdrehen) standhalten – ein grundlegend anderer mechanischer Belastungsmodus, der gegenhelikale Elementverkabelung, spezialisierte Leiteranordnungen und torsionsqualifizierte Mantelmaterialien erfordert.

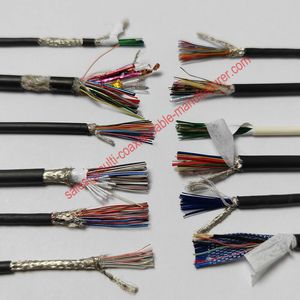

Wir stellen hybride Kabelbaugruppen für chirurgische Robotik-OEMs her, die neue Plattformen und Instrumente entwickeln. Unsere Baugruppen kombinieren mikrokoaxiale Signalelemente, differentielle Paare, Stromleiter und Glasfaser in einer einzigen torsionsoptimierten Konstruktion.

Hybride Kabelelemente

Laparoskopische Robotische Chirurgie (Multi-Arm)
Die dominierende Plattformkategorie (da Vinci-Architektur). Mehrere Roboterarme gelangen durch 5–12 mm Trokarports in den Patienten. Jeder Arm trägt ein abnehmbares Instrument mit integrierten Sensoren, Effektoren und Bildgebung. Das Kabel muss durch den Instrumentenschaft, das artikulierende Handgelenk (±270°) und die Kabelkette zur Systemkonsole führen.
Kabelspezifikation: 42–44 AWG Signal + 26 AWG Strom + SM-Faser, 8–12 mm Gesamtkabel-OD, gegenhelikale Konstruktion, über 5 Millionen torsionale Zyklen, PUR abriebfester Mantel.

Endoluminale / Natürliche Öffnung Robotersysteme
Robotplattformen, die über natürliche Öffnungen (Mund, Rektum) auf den Körper zugreifen. Maximale Flexibilität erforderlich – Kabelwege durch gekrümmte Anatomie ohne Trokarunterstützung. Engere Biegeradien (10–15 mm gegenüber 25–50 mm für laparoskopische). Einige Systeme erfordern ±360° kontinuierliche Rotation.
Kabelspezifikation: 44–46 AWG Signal, 5–6 mm OD, gegenhelikal, PFA-Mantel (chemikalienbeständig für den GI-Trakt), ultra-flexible Konstruktion.

Orthopädische / Wirbelsäulen-Robotersysteme
Roboterunterstütztes Knochen schneiden, Implantatplatzierung und Wirbelsäulen-Navigation. Weniger torsionale Flexibilität als Weichgewebe-Roboter, aber höhere Vibrationsbelastungen durch Schneidwerkzeuge. Kraftsensorkabel erfordern eine rauscharmen Abschirmung.
Kabelspezifikation: 42 AWG Signal (Kraftsensoren) + 24 AWG Strom (Motor), PUR abriebfester Mantel, vibrationsgeprüfte Konstruktion.

Katheterbasierte Roboternavigation
Robotersysteme für die Fernsteuerung von Kathetern bei EP-Ablation und strukturellen Herzverfahren. Kombiniert die Miniaturisierung auf Kathetergröße (46–50 AWG) mit den Anforderungen an torsionale Flexibilität von Robotern. Aufkommende Plattformkategorie.
Kabelspezifikation: 46–50 AWG Katheterkabel innerhalb des robotischen Antriebsmechanismus, hybrides Signal + Strom, kleinster Formfaktor.

Mikrochirurgische Robotersysteme
Robotplattformen für ophthalmologische, neurochirurgische und rekonstruktive Mikrochirurgie. Sub-millimeter Präzision erfordert ultra-rauscharmen Signalkabel und vibrationsisolierte Verlegung.
Kabelspezifikation: 44–46 AWG Signal, doppelt abgeschirmt (> 50 dB), rauscharmen Konstruktion, 3–5 mm OD.

Gegenläufige Kabelkonstruktion

Ein typisches laparaskopisches Roboterinstrumentenkabel enthält: 8–16 mikrokoaxiale Signalelemente + 2–4 Twinax-Paare + 4–8 Stromleiter + 1–2 optische Fasern + Aramid-Stützelement – alles innerhalb von 8–12 mm OD. Die technische Herausforderung besteht darin, die elektrische Leistung aufrechtzuerhalten, während jedes Element torsionalen Verformungen am Handgelenk ausgesetzt ist.

Torsionsflex-Tests

Standardkabelkonstruktionen verwenden konzentrische Schichten von Elementen, die in wechselnden Richtungen gewickelt sind (SZ-Lage oder helikale Lage). Unter torsionaler Belastung erfahren diese Konstruktionen unterschiedliche Dehnungen zwischen den Schichten – innere Schichten komprimieren, während äußere Schichten sich dehnen – was zu Impedanzdrift und letztendlich zu einem Ermüdungsversagen des Leiters führt.

Unsere gegenhelikale Konstruktion adressiert die torsionale Flexibilität durch drei Gestaltungsprinzipien:

1. Ausgeglichene torsionale Steifigkeit: Elemente werden in gegenläufigen Paaren oder Gruppen verkabelt, was ein Null-Netto-torsionales Moment erzeugt. Das Kabel wickelt sich während der Rotation nicht auf oder ab – es bleibt in jeder Position neutral.

2. Verteilte Dehnung: 19-strängige Seil-Lageleiter verteilen die torsionale Dehnung über mehrere Drahtwege, anstatt sie in einem einzelnen Leiter zu konzentrieren. Jeder Strang erfährt ungefähr 1/19 der gesamten Dehnung.

3. Rutschoptimierter Mantel: Innere Elementmäntel sind mit kontrollierter Oberflächenreibung (COF 0,15–0,25) formuliert, um es den Elementen zu ermöglichen, während der Torsion aneinander vorbeizugleiten, ohne sich zu verfangen oder zu bündeln.

Ergebnis: > 5 Millionen torsionale Zyklen bei ±270° mit weniger als 5% Impedanzverschiebung von der ursprünglichen Messung. Dies übersteigt die Lebensdauer der meisten chirurgischen Instrumente (typischerweise 10–20 Sterilisationszyklen × 10–50 Verfahren pro Zyklus = 100–1.000 Nutzungzyklen).

Sterilisationskompatibilität

Die Tests werden gemäß den Kundenspezifikationen oder unserem Standardprotokoll durchgeführt (basierend auf IEC 60068-2-21, modifiziert für torsionale Belastung). Die Testberichte enthalten Zyklenanzahl, Impedanzmessungen bei 0/1M/3M/5M Zyklen und eine visuelle Inspektion der Leiterquerschnitte nach dem Test.

Kann Ihr Kabel durch einen 12 mm Trokar passen?

Chirurgische Instrumente werden zwischen den Eingriffen sterilisiert. Die Kabelmaterialien müssen die von den Instrumentenherstellern angegebene Sterilisationsmethode standhalten:

Die meisten wiederverwendbaren chirurgischen Roboterinstrumente verwenden die Autoklavsterilisation. PFA-Ummantelung und ePTFE-Dielektrikum sind die Standardmaterialien für autoklavkompatible Kabelbaugruppen.

Häufig gestellte Fragen

Liefern Sie Ersatzkabel für Da Vinci- oder Hugo-Systeme?

Ja. Innerhalb des nutzbaren Innen Durchmessers von 11 mm eines 12 mm Trokar können wir verpacken: 32–64 Kanäle mit 42 AWG-Signal, 4 Stromleiter mit 26 AWG, 2 Single-Mode-Fasern und Aramidverstärkungsmitglieder – alles innerhalb eines Kabelaußendurchmessers von 10 mm. Bei Verwendung von 44 AWG-Signalelementen erhöht sich die Kanalanzahl auf 64–96 im gleichen Gehäuse.

Was ist die Mindestbestellung für ein maßgeschneidertes Roboterkabel?

Nein. Wir liefern maßgeschneiderte Kabelbaugruppen für OEM-Entwickler, die neue Roboterplattformen oder neue Instrumententypen entwickeln. Unsere Kunden sind Unternehmen für chirurgische Robotik, die proprietäre Systeme entwerfen – keine Ersatzteile für bestehende kommerzielle Plattformen. Wir führen keine Reverse Engineering oder Replikation proprietärer Kabeldesigns von Intuitive Surgical, Medtronic oder anderen Plattformherstellern durch.

Wie vergleicht sich der Preis mit Standardmedizinischen Kabeln?

Prototyp: 5–10 Baugruppen. Entwicklungsprogramme beginnen typischerweise mit 5 Prototypen zur Designverifizierung, gefolgt von 20–50 Baugruppen für die Instrumentenintegrationstests, dann 100+ für klinische Studien. Wir unterstützen alle Phasen mit konsistenten Kabelspezifikationen und Dokumentationen.

Können Sie Koaxialkabel mit Glasfaser in einem Kabel kombinieren?

Chirurgische Roboterkabel kosten typischerweise 3–5× mehr als Standardkabel mit vergleichbarer Kanalanzahl aufgrund von: hybrider Konstruktion (mehrere Elementtypen), gegenläufiger Verkabelung (spezialisierter Aufbauprozess), torsionalen Flex-Tests (verlängerte Testzyklen) und sterilisationstauglichen Materialien (PFA vs. PVC). Für eine 32-Kanal-Hybridbaugruppe: ungefähr 80–150 USD pro Kabel, abhängig von Volumen und Anschlusskomplexität.UltraschallsondenkabelJa – dies ist unsere Standardhybridkonstruktion für Roboterinstrumente. Optische Fasern (SM oder MM) werden in der neutralen torsionalen Achse des Kabels (Zentralachse oder ausgewogene Position) verlegt, um Mikobiegungsverluste während der Rotation zu minimieren. Typischer optischer Verlust während ±270° Rotation: < 0,5 dB zusätzlich gegenüber der geraden Konfiguration.

Chirurgische Robotik-Kabel

Entwickeln Sie eine chirurgische Roboterplattform? Teilen Sie den Gelenkwinkel, die Trokargröße, die benötigten Signaltypen und die Sterilisationsmethode mit – wir werden Ihre Hybridkabelbaugruppe entwerfen.
