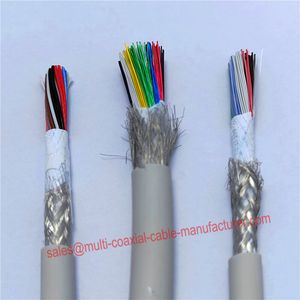

Ultraschallsondekabel

DerUltraschallsondenkabelist die leistungsrelevanteste Verbindung in jedem diagnostischen Ultraschallsystem. Es überträgt analoge Echo-Signale von 128 bis 512 einzelnen Wandelementen zum Beamformer — eine Entfernung von 1,5 bis 3,0 Metern — wo jeder Kanal mit einer abgestimmten Laufzeitabweichung innerhalb von ±1 % ankommen muss, um eine genaue Bildrekonstruktion zu gewährleisten.

Wir sind ein OEM-Hersteller von Ultraschallsondekabeln und produzieren phasenabgestimmte gebündelte Mikrokoaxialbaugruppen für Sondenhersteller weltweit. Unsere Kabel verwenden 42 oder 44 AWG silberbeschichtete Leiter mit ePTFE-Dielektrikum (Dk ≈ 1,45), was die niedrigste Kapazität und die höchste Ausbreitungsgeschwindigkeit in der Mikrokoaxialkonstruktion erreicht. Jede Baugruppe wird mit einem Phasenabgleichzertifikat pro Kanal und 100 % elektrischen Testaufzeichnungen geliefert.

Produktpalette

Technische Spezifikationen

Plattformkompatibilität

Wir stellen Sondekabel her, die den Spezifikationen aller großen diagnostischen Ultraschallplattformen entsprechen. Kabelbaugruppen werden durch TDR-Messung, dimensionale Inspektion und 100 % elektrische Tests gegen die ursprünglichen Spezifikationen überprüft.

Unterstützte Plattformen: GE Healthcare (Logiq, Voluson, Vivid), Philips (EPIQ, Affiniti, ClearVue), Siemens (ACUSON Sequoia, Juniper), Mindray (Resona, DC-Serie), Samsung Medison (HS, RS), Canon/Toshiba (Aplio, Xario), Hitachi (ARIETTA, LISENDO) und benutzerdefinierte OEM-Plattformen.

Haftungsausschluss: Wir sind ein unabhängiger Kabelhersteller. Plattformnamen identifizieren nur die Kompatibilität. Wir sind nicht mit oder von einem Plattformhersteller verbunden oder unterstützt.

Warum ePTFE-Dielektrikum fürUltraschallsondekabel entscheidend ist

Das Dielektrikum bestimmt drei Parameter, die die Bildqualität des Ultraschalls direkt beeinflussen:

Kapazität — ePTFE (Dk 1,45) erreicht ≤ 95 pF/m bei 42 AWG, im Vergleich zu 120+ pF/m für FEP (Dk 2,1) oder PE (Dk 2,25). Eine niedrigere Kapazität bedeutet weniger Signalabschwächung bei Ultraschallfrequenzen (1–20 MHz) und ein besseres Signal-Rausch-Verhältnis am Eingang des Beamformers.

Ausbreitungsgeschwindigkeit — ePTFE erreicht ≥ 78 % VoP, im Vergleich zu 69 % für FEP. Höhere VoP bedeutet eine kürzere elektrische Länge pro Meter physikalischem Kabel, was zeitliche Verzögerungsfehler im Beamformer reduziert.

Dk-Einheitlichkeit — Die mikroporöse Struktur von ePTFE ermöglicht eine engere Dk-Kontrolle über eine Produktionscharge (±0,05) im Vergleich zu festen Dielektrika (±0,10–0,15). Diese Dk-Einheitlichkeit ist die Grundlage für den Phasenabgleich — ohne sie haben selbst Kabel, die auf identische physikalische Längen geschnitten sind, unterschiedliche elektrische Längen.

Aus diesen Gründen ist ePTFE das Standarddielectric für phasenabgestimmte Ultraschallsondekabel. FEP ist nur für nicht-phasenabgestimmteAnwendungenoder kostensensible Designs akzeptabel, bei denen Kompromisse bei der Bildqualität akzeptabel sind.

Kabelflexibilität und Langlebigkeit der Sonde

Kabelbiegeermüdung ist die häufigste Ursache für die Außerbetriebnahme von Ultraschallsonden. Das Sondekabel wird während jeder Untersuchung wiederholt gebogen, während der Kliniker den Wandler manipuliert. Über Tausende von Scans pro Jahr brechen Leiterstränge, die Abschirmung verschlechtert sich und schließlich fallen Kanäle aus — was zu Aussetzlinien im Ultraschallbild führt.

"Mäßiger Gebrauch" = ungefähr 50–100 Scans pro Tag, wobei jeder Scan 50–100 Biegezyklen an der Kabel-Sonde-Verbindung umfasst.

Unser Standard-Ultraschallsondekabel verwendet eine 7-strängige Konstruktion (ausreichend für eine Lebensdauer der Sonde von 5–7 Jahren). Eine 19-strängige Seilwicklung ist für Premium-Sonden oder Hochvolumeneinrichtungen erhältlich, bei denen die Maximierung der Lebensdauer der Sonde die 30–40 %ige Kostensteigerung des Kabels rechtfertigt.

Dokumentationspaket

Jede Ultraschallsondekabelbaugruppe wird mit geliefert:
- Konformitätszertifikat (CoC) — pro Charge, unter Bezugnahme auf die Kundenbestellung und die Kabelspezifikation
- 100 % elektrische Testaufzeichnungen — pro Seriennummer: Kontinuität, TDR-Impedanz pro Kanal, HiPot 500V DC, Isolationswiderstand ≥ 100 MΩ
- TDR-Phasenabgleichzertifikat — pro Kanal Laufzeit, Abweichung vom Mittelwert, Konformitätserklärung
- RoHS/REACH-Konformitätserklärung
- ISO 10993 Biokompatibilitätsdeklaration (PFA-Jacke-Option)
- Materialzertifikat — Identifikation und Chargenverfolgbarkeit des Leiters, Dielektrikums und Jackenmaterials
- Erstartikelinspektionsbericht (FAIR) — auf Anfrage für die erste Produktionscharge verfügbar

Dieses Paket unterstützt FDA 510(k) Einreichungen, CE Technische Unterlagen, ISO 13485 Eingangsmaterialqualifikation und PMDA Registrierungsdokumentation.

Häufig gestellte Fragen

Was ist der Standard-AWG für Ultraschallsondekabel?

2 AWG ist der Branchenstandard für 128–256 Kanalsonden. 44 AWG für 256–512 Kanal Hochdichtesonden. Beide verwenden ePTFE-Dielektrikum und silberbeschichtete Leiter bei 50 Ω. Die Entscheidung zwischen 42 AWG und 44 AWG wird durch die Anforderung an den Bündeldurchmesser bestimmt: 44 AWG spart ungefähr 20 % im Bündeldurchmesser bei gleicher Kanalanzahl.

Wie lange hält ein Sondenkabel?

Mit 7-strängigem Leiter: ungefähr 500.000 Biegezyklen bei 30 mm Biegeradius, was 5–7 Jahren klinischer Nutzung bei moderatem Volumen entspricht. Mit 19-strängig: über 1.000.000 Zyklen oder 8–12+ Jahre. Kabelausfälle äußern sich als individuelle Kanal-Aussetzer im Ultraschallbild — zunächst 1–2 Kanäle, die im Laufe der Zeit zunehmen.

Können Sie ein bestehendes Sondekabel ohne Zeichnung nachbilden?

Ja. Senden Sie die Sonde (oder das defekte Kabel) und wir führen eine Reverse-Engineering-Analyse über TDR, optische Messung und Materialanalyse durch. Bearbeitungszeit: 3–5 Werktage bis zur Spezifikation. Ingenieurgebühr wird auf die erste Produktionsbestellung von 50+ Baugruppen angerechnet.

Wie lange ist die Vorlaufzeit für einen Prototyp?

3–5 Wochen für Standardkonfigurationen (42/44 AWG, 128–256 ch, Standardanschlüsse). 4–6 Wochen für 512-Kanal- oder 46 AWG-Konfigurationen. 42 AWG und 44 AWG Kabelelemente sind auf Lager — die Vorlaufzeit wird durch die Bündelmontage, Anschlussbelegung und Tests bestimmt.

Bieten Sie die Herstellung von Eigenmarken oder White-Label-Produkten an?

Ja. Wir stellen Sondekabel unter Ihrer Marke, mit Ihren Teilenummern und Verpackungen her. Alle Dokumente tragen Ihren Firmennamen. NDA und Liefervereinbarung erforderlich.

Benötigen Sie Ultraschallsondekabel für die OEM-Herstellung oder Sonde-Reparatur? Teilen Sie die Kanalanzahl, AWG und Plattformkompatibilität mit – Ingenieure bieten innerhalb von 48 Stunden ein Angebot an.
